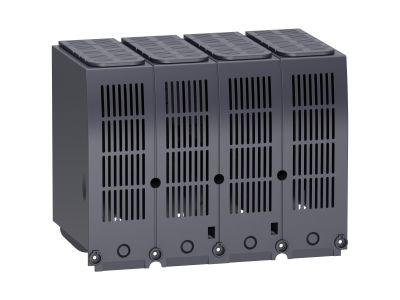

Osłona zacisków NSX DC PV 4P, Compact NSX | LV438293 Schneider Electric

Opis i Kluczowe Cechy

Osłona zacisków LV438293 dedykowana do wyłączników Compact NSX w wersji DC PV 4-biegunowej. Zaprojektowana w celu zabezpieczenia styków przed przypadkowym kontaktem, podnosi bezpieczeństwo eksploatacji w instalacjach fotowoltaicznych. Produkt wykonany z materiałów izolacyjnych zapewniających ochronę przed dotykiem bezpośrednim.

• Przeznaczenie DC PV 4P: Gwarantuje idealne dopasowanie do wyłączników Compact NSX w systemach fotowoltaicznych, co skraca czas montażu i eliminuje ryzyko nieprawidłowego osadzenia.
• Ochrona przed dotykiem: Osłona izoluje zaciski prądowe, minimalizując ryzyko porażenia podczas prac serwisowych i przeglądów.
• Kompatybilność z serią NSX: Specjalnie opracowana dla rodziny Compact NSX DC PV, co zapewnia stabilne mocowanie i szczelność połączenia.
• Łatwy montaż: Konstrukcja umożliwia szybkie założenie bez użycia narzędzi – wystarczy nasunąć na aparat i zatrzasnąć.
• Odporność na warunki instalacyjne: Materiał osłony wytrzymuje typowe obciążenia mechaniczne występujące w rozdzielnicach.

Zgodność z Normami

Osłona zacisków LV438293 została zaprojektowana zgodnie z ogólnymi wymaganiami bezpieczeństwa dla osprzętu rozdzielnic niskiego napięcia. Produkt spełnia wymogi dyrektyw Unii Europejskiej (oznakowanie CE) oraz standardy branżowe dotyczące ochrony przed dotykiem bezpośrednim. Nie deklaruje się konkretnych numerów norm – szczegółowe informacje dostępne w dokumentacji producenta.

Zastosowanie

Osłona zacisków LV438293 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odizolowanie styków prądowych w wyłącznikach DC. Rekomendowana w instalacjach fotowoltaicznych oraz obwodach prądu stałego.

• Zabezpieczenie zacisków w rozdzielnicach fotowoltaicznych z wyłącznikami Compact NSX DC PV 4P.
• Ochrona personelu serwisowego podczas przeglądów i prac konserwacyjnych na obwodach DC.
• Stosowanie w systemach magazynowania energii oraz stacjach ładowania pojazdów elektrycznych (obwody DC).
• Element wyposażenia rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych z aparaturą NSX.

Wskazówki Montażowe

Montaż osłony zacisków LV438293 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy upewnić się, że wyłącznik jest prawidłowo osadzony na szynie TH35 (DIN). Osłonę nasuwa się na zaciski aparatu aż do zatrzaśnięcia – nie wymaga dokręcania. Przekrój przewodów oraz moment dokręcania śrub zacisków muszą być zgodne z dokumentacją wyłącznika Compact NSX. Przed ponownym załączeniem napięcia sprawdzić poprawność osadzenia osłony.

FAQ

• Czy osłona LV438293 pasuje do wyłączników Compact NSX serii AC? Nie, jest dedykowana wyłącznie do wyłączników Compact NSX w wersji DC PV 4P – konstrukcja oraz wymiary zostały dopasowane do tej konkretnej serii.
• Jaki stopień ochrony (IP) zapewnia ta osłona? Producent nie podaje konkretnej klasy IP – osłona służy przede wszystkim do ochrony przed przypadkowym dotykiem (ochrona podstawowa). Wymaganą ochronę przed pyłem i wilgocią zapewnia cała rozdzielnica.
• Czy można montować osłonę na już istniejącym wyłączniku pod napięciem? Nie. Przed montażem lub demontażem osłony należy bezwzględnie odłączyć wszystkie obwody od napięcia oraz odczekać do rozładowania kondensatorów (w obwodach DC).
