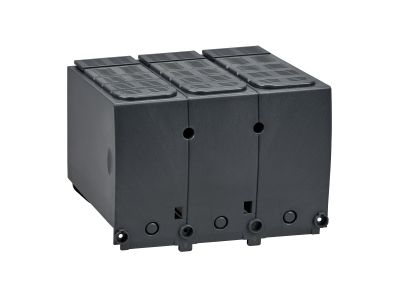

Osłona zacisków długa do wyłącznika lub podstawy wtykowej dla Compact NSX400/630 3P (1szt.) | LV432593 Schneider Electric

Opis i Kluczowe Cechy

Długa osłona zacisków o długości 45 mm, model LV432593 od renomowanego producenta Schneider Electric, to kluczowy element wyposażenia do izolacji przeznaczony dla zaawansowanych systemów rozdziału energii. Produkt został zaprojektowany z myślą o wyłącznikach kompaktowych oraz podstawach wtykowych z serii Compact NSX400/630, Easypact CVS oraz PowerPact L w wersji 3-biegunowej (3P). Głównym zadaniem osłony jest zwiększenie bezpieczeństwa eksploatacji poprzez fizyczne odseparowanie części przewodzących pod napięciem od otoczenia.

• Wysoka kompatybilność: Osłona jest w pełni zgodna z gamami Compact NSX, Easypact CVS oraz PowerPact L, co czyni ją uniwersalnym rozwiązaniem w ramach ekosystemu Schneider Electric.
• Szeroki zakres prądowy: Urządzenie jest przystosowane do pracy w obwodach o prądzie znamionowym (In) od 0 do 630 A, co pozwala na jego stosowanie w wymagających aplikacjach przemysłowych.
• Ochrona przed dotykiem: Dzięki długości 45 mm, osłona skutecznie zapobiega przypadkowemu kontaktowi z zaciskami mocy, podnosząc stopień ochrony urządzenia do poziomu IP40.
• Izolacja dielektryczna: Wykonana z wysokiej jakości materiałów izolacyjnych, osłona minimalizuje ryzyko wystąpienia łuku elektrycznego między fazami oraz między fazą a masą.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa stawiane osprzętowi elektroinstalacyjnemu w sektorze przemysłowym. Jako integralna część systemu Compact NSX, osłona wspiera zachowanie parametrów izolacyjnych zgodnie z normą IEC 60947-2, która definiuje standardy dla aparatury niskonapięciowej. Zastosowanie oryginalnych akcesoriów Schneider Electric gwarantuje utrzymanie deklarowanych przez producenta parametrów zwarciowych oraz izolacyjnych całego zestawu rozdzielczego.

Zastosowanie

Osłona zacisków LV432593 znajduje szerokie zastosowanie w profesjonalnych rozdzielnicach niskiego napięcia, gdzie kluczowe jest zachowanie najwyższych standardów bezpieczeństwa i estetyki montażu. Jest idealnym rozwiązaniem w:

• Systemach zasilania budynków komercyjnych i przemysłowych opartych na wyłącznikach Compact NSX400/630.
• Prefabrykacji szaf sterowniczych, gdzie wymagane jest zachowanie bezpiecznych odstępów izolacyjnych.
• Modernizacji istniejących instalacji w celu podniesienia stopnia ochrony przed dotykiem bezpośrednim.
• Aplikacjach wykorzystujących podstawy wtykowe, ułatwiając bezpieczną wymianę aparatów bez ryzyka porażenia.

Wskazówki Montażowe

Montaż osłony jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prac instalacyjnych. Osłonę należy nasunąć na zaciski wyłącznika lub podstawy wtykowej aż do momentu zablokowania zatrzasków. Przed montażem należy upewnić się, że przewody lub szyny prądowe są dokręcone z odpowiednim momentem obrotowym zalecanym dla aparatów NSX400/630. Długość 45 mm pozwala na swobodne wyprowadzenie kabli o dużych przekrojach, zachowując jednocześnie pełną szczelność obudowy w miejscu przyłącza.

FAQ

• Czy osłona pasuje do wersji 4-biegunowej? Nie, prezentowany model LV432593 jest dedykowany wyłącznie do aparatów 3-biegunowych (3P). Dla wersji 4P należy zastosować odpowiedni wariant dedykowany.
• Jaki stopień ochrony zapewnia ta osłona? Po prawidłowym zamontowaniu na wyłączniku, osłona pozwala na osiągnięcie stopnia ochrony IP40 od strony czołowej.
• Czy osłonę można stosować z wyłącznikami Easypact CVS? Tak, produkt jest w pełni kompatybilny z serią Easypact CVS o prądach do 630 A.
• Czy jedna sztuka SKU obejmuje osłonę na górę i dół wyłącznika? Opakowanie zawiera 1 sztukę osłony. W przypadku chęci zabezpieczenia zarówno zacisków górnych (zasilających), jak i dolnych (odpływowych), należy zamówić 2 sztuki produktu.
