Osłona zacisków długa do wyłącznika dla Compact NSX400/630 3P Compact NSX | LV432595 Schneider Electric

Opis i Kluczowe Cechy

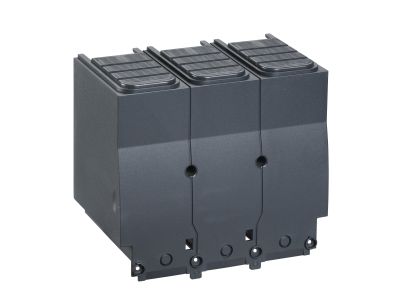

Osłona zacisków długa o długości 52,5 mm to kluczowe akcesorium izolacyjne dedykowane do wyłączników kompaktowych serii Compact NSX oraz EasyPact CVS. Produkt marki Schneider Electric o numerze katalogowym LV432595 został zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w rozdzielnicach niskiego napięcia. Osłona jest przeznaczona dla aparatów 3-biegunowych (3P) pracujących w szerokim zakresie prądowym od 0 do 630 A. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, element ten skutecznie zapobiega przypadkowemu dotknięciu części czynnych pod napięciem, co znacząco podnosi standardy bezpieczeństwa obsługi technicznej.

• Kompatybilność: Idealnie dopasowana do serii Compact NSX400, NSX630 oraz EasyPact CVS400-630.
• Wymiary: Długość 52,5 mm pozwala na pełne zakrycie zacisków przyłączeniowych, nawet przy zastosowaniu końcówek kablowych.
• Ochrona: Zwiększa stopień ochrony IP do poziomu IP40, co jest kluczowe w środowiskach przemysłowych.
• Trwałość: Wykonana z tworzywa odpornego na wysokie temperatury i wyładowania łukowe.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne dotyczące osprzętu elektroinstalacyjnego i akcesoriów do aparatury łączeniowej. Jako element systemu Schneider Electric, osłona LV432595 jest zgodna z normą IEC 60947-2, co gwarantuje odpowiednie odstępy izolacyjne oraz wytrzymałość dielektryczną. Zastosowanie oryginalnych akcesoriów producenta pozwala na zachowanie pełnej certyfikacji rozdzielnicy zgodnie z normą PN-EN 61439-1/2, co jest niezbędne przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Długa osłona zacisków znajduje zastosowanie wszędzie tam, gdzie wymagana jest dodatkowa bariera ochronna przed dotykiem bezpośrednim. Jest niezastąpiona w rozdzielnicach głównych i obiektowych, w których pracują wyłączniki Compact NSX400/630. Szczególnie zalecana w instalacjach, gdzie kable zasilające są wprowadzane od góry lub od dołu wyłącznika, a ich odizolowane części mogłyby stanowić zagrożenie. Produkt jest powszechnie stosowany w sektorze budownictwa komercyjnego, zakładach produkcyjnych oraz infrastrukturze krytycznej, gdzie ciągłość zasilania i bezpieczeństwo personelu są priorytetem.

Wskazówki Montażowe

Montaż osłony LV432595 jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi, co skraca czas prefabrykacji rozdzielnicy. Przed przystąpieniem do instalacji należy upewnić się, że wyłącznik jest w stanie beznapięciowym. Osłonę należy nasunąć na prowadnice w korpusie wyłącznika aż do momentu wyraźnego zatrzaśnięcia. Konstrukcja osłony umożliwia łatwe docięcie otworów pod konkretne przekroje kabli lub szyn prądowych, zachowując przy tym sztywność mechaniczną elementu. Należy pamiętać o zachowaniu odpowiednich momentów dokręcania zacisków przed ostatecznym zamontowaniem osłony.

FAQ

• Czy osłona pasuje do wersji 4-biegunowej (4P)? Nie, prezentowany model LV432595 jest dedykowany wyłącznie do aparatów 3-biegunowych (3P).
• Czy osłona jest wymagana do zachowania gwarancji na wyłącznik? Choć nie zawsze jest wymagana przez samą gwarancję urządzenia, jej stosowanie jest często wymogiem projektowym i normatywnym w zakresie bezpieczeństwa IP.
• Czy można ją stosować z wyłącznikami serii EasyPact CVS? Tak, osłona jest w pełni kompatybilna z gamą EasyPact CVS o prądach znamionowych 400 A i 630 A.
