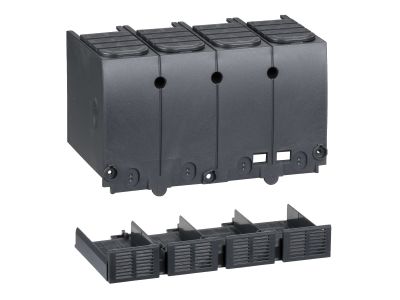

Osłona zacisków Compact NSX NSX DC 4P | LV438326 Schneider Electric

Opis i Kluczowe Cechy

Osłona zacisków LV438326 to dedykowane akcesorium do wyłączników serii Compact NSX w wersji DC o liczbie biegunów 4P (czterobiegunowe). Zaprojektowana przez Schneider Electricder Electric, stanowi dodatkową barierę ochronną dla listew zaciskowych urządzenia, zwiększając bezpieczeństwo personelu podczas eksploatacji i konserwacji rozdzielnic. Jej montaż nie wpływa na parametry elektryczne wyłącznika, a jednocześnie ułatwia zachowanie wymaganych odstępów izolacyjnych w szafie sterowniczej.

• Dedykowana seria Compact NSX DC 4P: Precyzyjne dopasowanie do obudowy wyłącznika gwarantuje stabilne osadzenie i skuteczną ochronę zacisków bez ryzyka luzowania się podczas wibracji.
• Materiał izolacyjny: Wykonana z tworzywa sztucznego o wysokiej wytrzymałości dielektrycznej, co zapewnia trwałą izolację i odporność na starzenie w warunkach przemysłowych.
• Zwiększony stopień ochrony przed dotykiem bezpośrednim: Osłona uniemożliwia przypadkowe dotknięcie części przewodzących pod napięciem, minimalizując ryzyko porażenia podczas prac przy otwartej szafie.
• Łatwy montaż bez narzędzi: Elementy zatrzaskowe pozwalają na szybkie założenie i zdejmowanie osłony, co ułatwia okresowe przeglądy i pomiary bez konieczności demontażu wyłącznika.
• Kompatybilność z systemem rozdzielnic Prisma i innymi obudowami: Standardowy profil osłony nie koliduje z szynami zbiorczymi ani przewodami, zachowując ergonomię okablowania.

Zgodność z Normami

Osłona zacisków LV438326 została zaprojektowana zgodnie z wymaganiami norm europejskich (IEC/EN) dla urządzeń rozdzielczych i sterowniczych. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Jako akcesorium oryginalne Schneider Electricder Electric zapewnia pełną zgodność z deklaracją producenta wyłącznika Compact NSX DC.

Zastosowanie

Osłona zacisków stosowana jest w rozdzielnicach przemysłowych i budynkowych, w których zainstalowano wyłączniki kompaktowe Compact NSX DC 4P. Znajduje zastosowanie w obwodach prądu stałego (DC) – np. w instalacjach fotowoltaicznych, systemach zasilania awaryjnego (UPS) oraz stacjach ładowania pojazdów elektrycznych.

• Ochrona zacisków w szafach rozdzielczych przy wyłącznikach głównych i odpływowych.
• Dodatkowe zabezpieczenie przed przypadkowym zwarciem podczas prac konserwacyjnych.
• Umożliwienie instalacji w miejscach o podwyższonym ryzyku dotyku (wąskie szafy, brak przegród).
• Sygnalizacja wizualna zamknięcia osłon – niektóre wersje mogą być wyposażone w zamek.

Wskazówki Montażowe

Montaż osłony zacisków może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed przystąpieniem do pracy bezwzględnie odłączyć napięcie od wyłącznika i odczekać czas wymagany do rozładowania kondensatorów wewnętrznych (w obwodach DC). Osłonę nasuwa się na listwę zaciskową od góry, aż do zatrzaśnięcia. Nie wymaga użycia narzędzi. Należy upewnić się, że osłona nie styka się z przewodami o przekroju większym niż zalecany dla danego zacisku – w razie wątpliwości sprawdzić dokumentację wyłącznika. Moment dokręcania śrub zacisków wyłącznika pozostaje zgodny z instrukcją producenta (zazwyczaj 2–3 Nm dla przewodów miedzianych).

FAQ

• Czy osłona LV438326 pasuje do wszystkich wyłączników Compact NSX? Nie – jest dedykowana wyłącznie do wariantów DC (prąd stały) o liczbie biegunów 4P. Dla wersji AC lub innej liczby biegunów należy dobrać odpowiednie akcesorium według katalogu Schneider Electricder Electric.
• Czy osłona zwiększa stopień ochrony IP wyłącznika? Sama osłona nie podnosi klasy IP całego wyłącznika, ale spełnia funkcję bariery ochronnej przed dotykiem (IP2X w obszarze zacisków). Wymagany stopień ochrony szafy musi być zapewniony przez obudowę zewnętrzną.
• Czy można zamontować osłonę bez wyłączania napięcia? Nie. Montaż osłony wymaga odłączenia napięcia i sprawdzenia braku potencjału na zaciskach – prace pod napięciem są zabronione i stwarzają ryzyko porażenia. Zawsze postępuj zgodnie z zasadami BHP.
