Osłona zabezpieczająca, materiał izolacyjny F3A-4 Profi+ | 081301 Eaton

Alternatywny kod produktu: F3A-4

Opis i Kluczowe Cechy

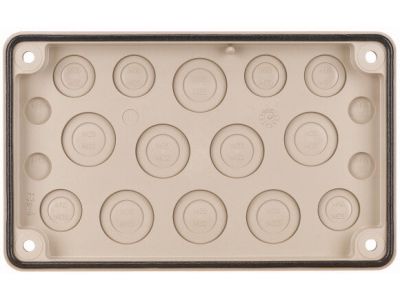

Osłona zabezpieczająca F3A-4 Profi+ (symbol 081301) to flansza z materiału izolacyjnego wyposażona w obwodową piankową uszczelkę oraz wielopunktowe wprowadzenia przewodów. Zapewnia skuteczną ochronę połączeń kablowych przed czynnikami zewnętrznymi, a jednocześnie umożliwia elastyczne wyprowadzenie przewodów o różnych przekrojach. Przeznaczona do montażu w rozdzielnicach i szafach sterowniczych.

• Materiał izolacyjny: gwarantuje bezpieczeństwo użytkowania poprzez izolację elektryczną elementów wewnętrznych rozdzielnicy.
• Obwodowa piankowa uszczelka: skutecznie chroni wnętrze przed pyłem, wilgocią i zanieczyszczeniami, podnosząc szczelność całego zestawu.
• Wprowadzenia przewodów 6xM25/16, 8xM32/20, 4xM16: umożliwiają wyprowadzenie kabli w trzech standardowych rozmiarach, co daje dużą elastyczność aranżacji okablowania.
• Konstrukcja typu flansza: łatwa integracja z obudową rozdzielnicy – szybki montaż i pewne mocowanie.
• Odporność mechaniczna: materiał izolacyjny zapewnia trwałość w typowych warunkach eksploatacji w instalacjach budynkowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Zastosowane materiały izolacyjne są zgodne z klasyfikacją palności i wymaganiami dla aparatury elektrycznej niskiego napięcia.

Zastosowanie

Osłona zabezpieczająca F3A-4 Profi+ sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne i szczelne wprowadzenie przewodów do rozdzielnicy lub szafy sterowniczej.

• Ochrona przepustów kablowych w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Uszczelnienie połączeń w szafach sterowniczych automatyki budynkowej (BMS) oraz instalacjach przemysłowych.
• Zastosowanie w zestawach prefabrykowanych rozdzielnic, gdzie wymagana jest powtarzalna i pewna obróbka przepustów.
• Jako element wyposażenia węzłów kablowych w instalacjach fotowoltaicznych lub systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż osłony powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Osłonę mocuje się do obudowy rozdzielnicy za pomocą dostarczonych elementów montażowych (śrub, nakrętek). Wprowadzenia przewodów należy uszczelnić zgodnie z przeznaczeniem poszczególnych otworów – dławice kablowe dokręcać z momentem określonym przez ich producenta. Przekrój przewodów oraz średnice dławnic dobierać do rzeczywistego obciążenia prądowego. Po zakończeniu montażu sprawdzić szczelność uszczelki obwodowej.

FAQ

• Czy osłona ma stopień ochrony IP? Producent nie podaje konkretnej wartości IP. Piankowa uszczelka obwodowa zwiększa szczelność zestawu, ale ostateczny stopień ochrony zależy od zastosowanych dławnic i jakości montażu.
• Jaki materiał zastosowano w osłonie? Flansza wykonana jest z materiału izolacyjnego (tworzywo termoplastyczne lub żywica), co gwarantuje izolację elektryczną i odporność na standardowe warunki środowiskowe.
• Czy osłona pasuje do standardowych rozdzielnic modułowych? Osłona F3A-4 Profi+ jest uniwersalna – mocowana do płyty montażowej lub obudowy za pomocą śrub. Przed zakupem zaleca się sprawdzenie wymiarów otworów i rozstawu montażowego we własnej rozdzielnicy.
