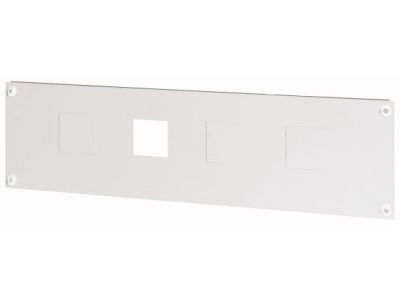

Osłona z wycięciem na aparaturę modułową, BPZ-FP-600/200-45 Profi+ | 286686 Eaton

Opis i Kluczowe Cechy

Osłona z wycięciem na aparaturę modułową o oznaczeniu BPZ-FP-600/200-45 to kluczowy element systemu rozdzielnic Profi+ marki Eaton, zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych o prądzie znamionowym do 630A. Produkt charakteryzuje się precyzyjnym wycięciem o wysokości 45 mm, co jest standardem dla nowoczesnej aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Dzięki szerokości 600 mm oraz wysokości 200 mm, osłona zapewnia optymalne pokrycie przestrzeni roboczej, gwarantując estetyczny wygląd oraz wysoki poziom bezpieczeństwa poprzez uniemożliwienie przypadkowego kontaktu z częściami pod napięciem.

• Kompatybilność systemowa: Dedykowana do rozdzielnic natynkowych i podtynkowych z serii Profi+.
• Wysoka jakość wykonania: Wykorzystanie trwałych materiałów odpornych na uszkodzenia mechaniczne i termiczne.
• Standard 45mm: Uniwersalne wycięcie pasujące do większości aparatury modułowej dostępnej na rynku.
• Bezpieczeństwo: Skuteczna ochrona przed dotykiem bezpośrednim wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Osłona BPZ-FP-600/200-45 spełnia wymagania normy IEC/EN 61439, co potwierdza jej przydatność w profesjonalnych systemach rozdziału energii do 630A. Zastosowanie oryginalnych akcesoriów Eaton gwarantuje zachowanie deklarowanego stopnia ochrony IP oraz ciągłości parametrów technicznych całej obudowy.

Zastosowanie

Osłona znajduje szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym, gdzie wykorzystywane są systemy rozdzielcze Eaton Profi+. Jest idealnym rozwiązaniem do:

• Głównych i piętrowych rozdzielnic niskiego napięcia w biurowcach.
• Systemów sterowania i automatyki przemysłowej.
• Modernizacji istniejących rozdzielnic Profi+ w celu uporządkowania aparatury modułowej.
• Zabezpieczania sekcji modułowych w rozdzielnicach o prądzie znamionowym do 630A.

Wskazówki Montażowe

Montaż osłony BPZ-FP-600/200-45 jest intuicyjny i szybki dzięki systemowi mocowań dedykowanemu dla serii Profi+. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Przed dokręceniem elementów mocujących należy upewnić się, że aparatura modułowa jest prawidłowo osadzona na szynach DIN i wycentrowana względem wycięcia 45 mm.
• Narzędzia: Zaleca się stosowanie standardowych narzędzi monterskich zgodnych z systemem montażowym Eaton.
• Bezpieczeństwo: Wszelkie prace montażowe powinny być wykonywane przy odłączonym napięciu zasilania przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

1. Czy osłona pasuje do rozdzielnic innych producentów?
Osłona BPZ-FP-600/200-45 jest elementem systemowym serii Profi+ marki Eaton i jest optymalizowana pod kątem konstrukcji tych konkretnych obudów. Montaż w innych systemach może wymagać modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji.

2. Jaki jest maksymalny prąd znamionowy rozdzielnicy, w której można użyć tej osłony?
Produkt jest przeznaczony do pracy w systemach rozdzielczych o prądzie znamionowym do 630A.

3. Czy wycięcie 45mm jest standardowe?
Tak, wysokość wycięcia 45 mm odpowiada standardowym wymiarom czołowym aparatury modułowej montowanej na szynie DIN (TS35), co zapewnia pełną kompatybilność z osprzętem modułowym Eaton oraz innych producentów.
