Osłona wkrętu dla aparatów o szerokościI 1modułu na biegun dla TX3 I DX3 | 406304 Legrand

Opis i Kluczowe Cechy

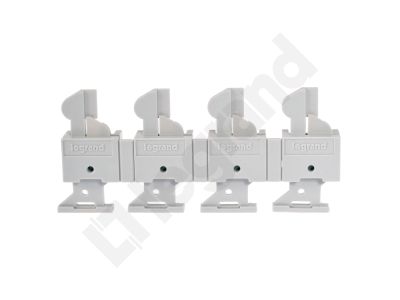

Osłona wkrętu o symbolu 406304 to zestaw 4 sztuk akcesoriów przeznaczonych do aparatów modułowych serii DX3 oraz TX3 o szerokości 1 modułu na biegun. Głównym zadaniem osłon jest fizyczne zabezpieczenie wkrętów przed dostępem osób nieupoważnionych, co umożliwia zastosowanie plomby kontrolnej. Dzięki prostej konstrukcji montażowej osłony stanowią ekonomiczne i skuteczne rozwiązanie do instalacji wymagających zwiększonego poziomu bezpieczeństwa i kontroli.

• Zestaw 4 sztuk: W komplecie znajdują się cztery osłony, co pozwala na zabezpieczenie kilku biegunów w rozdzielnicy bez konieczności dokupowania dodatkowych elementów.
• Dostosowane do plombowania: Każda osłona posiada otwór umożliwiający założenie plomby – idealne rozwiązanie dla obiektów, gdzie wymagana jest kontrola nienaruszalności połączeń (np. w obiektach użyteczności publicznej, przemyśle).
• Kompatybilność z DX3/TX3 o szer. 1 modułu: Osłony są dedykowane do wyłączników nadprądowych, różnicowoprądowych i innych aparatów modułowych serii DX3 i TX3, których obudowa ma szerokość 1 modułu (17,5 mm) na biegun.
• Trwała konstrukcja: Wykonane z materiałów odpornych na uszkodzenia mechaniczne, zapewniają długotrwałe zabezpieczenie wkrętów w typowych warunkach pracy rozdzielnicy.
• Łatwy montaż: Osłony nakłada się bezpośrednio na łeb wkręta po dokręceniu – nie wymagają narzędzi ani klejenia, a ich demontaż jest możliwy tylko po zerwaniu plomby.

Zgodność z Normami

Produkt został zaprojektowany jako akcesorium do aparatów modułowych i jest zgodny z obowiązującymi normami europejskimi (oznakowanie CE). Jako element wyposażenia dodatkowego nie podlega odrębnym certyfikacjom elektrycznym, jednak zapewnia kompatybilność wymiarową i mechaniczną z urządzeniami spełniającymi wymagania norm serii IEC/EN 60898 oraz IEC/EN 61009.

Zastosowanie

Osłony wkrętów znajdują zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie połączeń śrubowych przed przypadkowym lub celowym odkręceniem, a także tam, gdzie wymagane jest plombowanie instalacji przez służby kontrolne.

• Zabezpieczenie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach obiektów użyteczności publicznej (szkoły, urzędy, szpitale).
• Plombowanie obwodów pomiarowych oraz instalacji w strefach o ograniczonym dostępie (pomieszczenia techniczne, serwerownie).
• Stosowanie w instalacjach przemysłowych, gdzie wymagana jest kontrola nienaruszalności połączeń w ramach procedur bezpieczeństwa.
• Dodatkowe zabezpieczenie w instalacjach domowych, gdy istnieje potrzeba uniemożliwienia manipulacji przy aparatach modułowych przez osoby nieupoważnione.

Wskazówki Montażowe

Montaż osłon wkrętów może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wkręty aparatów należy dokręcić zgodnie z momentem podanym w dokumentacji producenta danego urządzenia (typowy zakres: 1,2–1,8 Nm). Następnie nasadzić osłonę na łeb wkręta tak, aby otwór do plombowania był skierowany na zewnątrz. Po sprawdzeniu poprawności montażu można założyć plombę. Przy doborze przewodów należy kierować się prądem znamionowym obwodu zgodnie z normą IEC 60364.

FAQ

• Czy osłony są kompatybilne z wyłącznikami innych producentów? Osłony zaprojektowano dla aparatów serii DX3 i TX3 o szerokości 1 modułu na biegun. Mogą pasować również do innych urządzeń o analogicznych wymiarach obudowy, jednak zalecamy weryfikację fizyczną przed zakupem – gwarantowana jest wyłącznie kompatybilność z wymienionymi seriami.
• Czy do montażu potrzebne są dodatkowe narzędzia? Nie. Osłony nakłada się ręcznie na wkręt po jego dokręceniu. Nie wymagają klejenia ani użycia narzędzi. Do zerwania plomby w razie potrzeby konieczne będą standardowe narzędzia (np. obcęgi).
• Ile sztuk znajduje się w opakowaniu? Zestaw zawiera 4 sztuki osłon. Jest to ilość wystarczająca do zabezpieczenia wkrętów w typowym jednobiegunowym wyłączniku różnicowoprądowym lub nadprądowym (1 biegun) lub w rozdzielnicy z kilkoma aparatami.
