Osłona pionowa dpx3 630 4p 36m | 338777 Legrand

Opis i Kluczowe Cechy

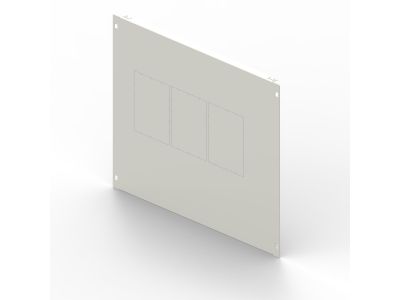

Osłona pionowa DPX3 630 4P 36M (symbol 338777) to metalowe wyposażenie dedykowane do montażu wyłącznika DPX3 630 na podstawie montażowej. Przeznaczona do rozdzielnic o szerokości 36 modułów (36M). Wysokość osłony wynosi 400 mm, co zapewnia optymalne dopasowanie i estetyczne zabudowanie aparatu. Konstrukcja metalowa gwarantuje trwałość i skuteczną ochronę przed przypadkowym dotknięciem części pod napięciem.

• Metalowa osłona: Wytrzymała konstrukcja zwiększa bezpieczeństwo użytkowania i odporność mechaniczną w rozdzielnicy.
• Wysokość 400 mm: Pasuje do standardowych rozdzielnic 36M, zapewniając pełne zakrycie wyłącznika DPX3 630.
• Kompatybilność 3P/4P: Przeznaczona zarówno do wersji trój-, jak i czterobiegunowej wyłącznika (bez bloku różnicowoprądowego).
• Uniwersalny system mocowania: Możliwość montażu za pomocą wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków (akcesoria zamawiane oddzielnie).
• Estetyczne wykończenie: Profesjonalny wygląd rozdzielnicy, ułatwiający identyfikację i serwis wyłącznika głównego.

Zgodność z Normami

Osłona pionowa DPX3 630 4P 36M została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa elektrycznego i posiada certyfikat CE. Montaż oraz użytkowanie powinny odbywać się zgodnie z obowiązującymi przepisami i instrukcją producenta.

Zastosowanie

Osłona przeznaczona jest do zabudowy wyłącznika mocy DPX3 630 w rozdzielnicach modułowych. Stosowana głównie w instalacjach przemysłowych, komercyjnych oraz w budynkach użyteczności publicznej, gdzie wymagana jest ochrona i estetyka rozdzielnicy głównej.

• Zabezpieczenie wyłącznika głównego w rozdzielnicach 36M w obiektach przemysłowych.
• Ochrona przed przypadkowym dotknięciem elementów pod napięciem podczas prac serwisowych.
• Estetyczne wykończenie rozdzielnicy w budynkach biurowych, handlowych i magazynowych.
• Montaż w ciągach modułowych tam, gdzie wymagana jest pełna osłona wyłącznika DPX3 630.

Wskazówki Montażowe

Montaż osłony pionowej DPX3 630 4P 36M może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Osłonę należy mocować do podstawy montażowej wyłącznika za pomocą wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków (elementy mocujące zamawiane oddzielnie). Momenty dokręcania, przekroje przewodów i inne szczegóły techniczne – zgodnie z dokumentacją techniczną wyłącznika DPX3 630. Po montażu sprawdzić stabilność osłony i brak możliwości dotknięcia części czynnych.

FAQ

• Czy osłona pasuje do wyłącznika DPX3 630 3P? Tak, osłona jest kompatybilna z wersjami 3P i 4P wyłącznika DPX3 630 (bez bloku różnicowoprądowego).
• Czy w zestawie znajdują się elementy montażowe? Nie, wkręty standardowe, wkręty 1 obrotu oraz zatrzaski należy zamówić oddzielnie zgodnie z potrzebami montażowymi.
• Jaki materiał został użyty do produkcji osłony? Osłona wykonana jest z metalu, co zapewnia wysoką wytrzymałość mechaniczną i skuteczną ochronę przed przypadkowym kontaktem z częściami pod napięciem.
