Osłona pionowa DPX3 630 16M, XL3S | 338770 Legrand

Opis i Kluczowe Cechy

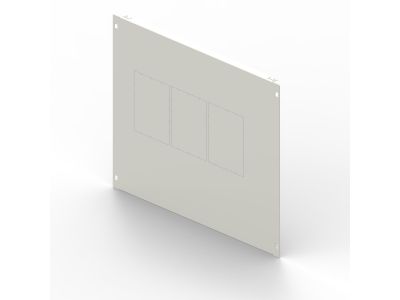

Osłona pionowa metalowa DPX3 630 16M (symbol 338770) przeznaczona do montażu w rozdzielnicach o szerokości 16 modułów. Wysokość 400 mm zapewnia optymalne zabezpieczenie aparatury modułowej DPX3 630 przed przypadkowym dostępem oraz uszkodzeniami mechanicznymi. Element wyposażenia podstawy montażowej XL3 S 630/4000 gwarantuje dopasowanie i stabilność konstrukcji.

• Wysokość 400 mm: skuteczna osłona pionowa aparatury w rozdzielnicy – zabezpiecza przed dotykiem bezpośrednim i mechanicznym uszkodzeniem.
• Konstrukcja metalowa: wytrzymałość mechaniczna i odporność na odkształcenia w warunkach eksploatacji przemysłowej i budynkowej.
• Przeznaczona do rozdzielnic 16M: łatwa integracja z popularnymi systemami rozdzielnic modułowych – montaż na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej.
• Mocowanie uniwersalne: możliwość użycia wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków (wszystkie elementy mocujące zamawiane oddzielnie – elastyczność dostosowania do konkretnej rozdzielnicy).
• Kompatybilność z DPX3 630: dedykowana do wyłączników i rozłączników DPX3 630 w układach 3P/4P (bez bloku różnicowoprądowego) – zapewnia prawidłową pozycję pionową i swobodny dostęp do zacisków.

Zgodność z Normami

Osłona pionowa DPX3 630 16M spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu rozdzielnicowego. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż zgodny z zasadami sztuki inżynierskiej gwarantuje ochronę przed dotykiem bezpośrednim zgodnie z wymaganiami norm dla rozdzielnic niskiego napięcia.

Zastosowanie

Osłona pionowa przeznaczona jest do zabezpieczenia aparatury modułowej DPX3 630 w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w obiektach przemysłowych, komercyjnych oraz mieszkalnych wymagających podwyższonej ochrony mechanicznej i organizacji przestrzeni montażowej.

• Ochrona pionowa wyłączników i rozłączników DPX3 630 w rozdzielnicach o szerokości 16M.
• Zabezpieczenie stref przyłączeniowych w przemysłowych szafach sterowniczych i rozdzielnicach budynkowych.
• Organizacja przestrzeni w rozdzielnicach modułowych – estetyczne oddzielenie aparatury od innych sekcji.
• Stosowanie w instalacjach wymagających dodatkowej osłony przed przypadkowym kontaktem z elementami pod napięciem (po stronie montażu przez wykwalifikowany personel).

Wskazówki Montażowe

Montaż osłony pionowej DPX3 630 16M może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz przygotowanie teoretyczne w zakresie budowy i eksploatacji urządzeń elektroenergetycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie oraz upewnić się, że urządzenie jest wyłączone spod napięcia. Osłonę mocuje się do podstawy montażowej XL3 S 630/4000 za pomocą wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków (elementy mocujące zamawia się oddzielnie zgodnie z dokumentacją producenta). Moment dokręcania oraz dopuszczalny przekrój przewodów ochronnych należy stosować zgodnie z danymi producenta aparatu DPX3 630 i podstawy montażowej. Niewłaściwy montaż może prowadzić do obniżenia stopnia ochrony i bezpieczeństwa użytkowania.

FAQ

• Czy osłona jest wykonana z metalu? Tak, osłona pionowa DPX3 630 16M (symbol 338770) jest wykonana z blachy metalowej, co zapewnia wysoką wytrzymałość mechaniczną i odporność na uszkodzenia (produkt nie posiada podanego stopnia ochrony IP – w standardowych warunkach rozdzielnicy wewnętrznej zapewnia ochronę przed dotykiem).
• Jaki jest wymagany typ rozdzielnicy? Osłona przeznaczona jest do rozdzielnic o szerokości 16 modułów (16M) i kompatybilna z podstawą montażową XL3 S 630/4000. Należy sprawdzić zgodność wymiarową z konkretną obudową przed montażem.
• Czy w zestawie znajdują się elementy mocujące? Nie, wkręty standardowe, wkręty 1 obrotu oraz zatrzaski mocujące zamawiane są oddzielnie – szczegółowe informacje o typie zalecanych elementów znajdziesz w dokumentacji technicznej producenta podstawy montażowej.
