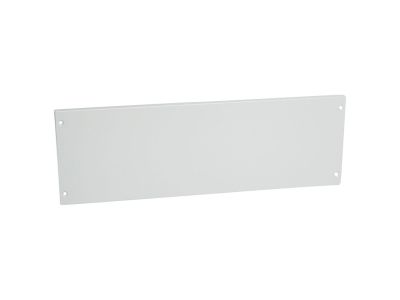

Osłona pełna wysokość 200mm szerokość 600mm, zamykanie - 1/4 obrotu, z możliwością plombowania | 020943 Legrand

Opis i Kluczowe Cechy

Osłona pełna metalowa, dedykowana do rozdzielnic serii XL³ 4000, o wysokości 200 mm i szerokości 600 mm (24 moduły). Zapewnia skuteczną ochronę wnętrza rozdzielnicy przed dostępem osób nieupoważnionych oraz przed czynnikami mechanicznymi. Mechanizm zamykania typu 1/4 obrotu umożliwia szybką obsługę, a możliwość plombowania gwarantuje nienaruszalność po instalacji.

• Wymiary 200×600 mm (24 moduły): Precyzyjnie dopasowana do rozdzielnic XL³ 4000 – pozwala na zamknięcie sekcji o standardowej szerokości 600 mm i wysokości 200 mm.
• Zamykanie 1/4 obrotu: Błyskawiczna obsługa bez użycia narzędzi – drzwiczki otwierają się i zamykają płynnie, co przyspiesza prace serwisowe.
• Możliwość plombowania: Zabezpieczenie przed nieautoryzowanym otwarciem – idealne do instalacji wymagających kontroli dostępu (liczniki, sterownie krytyczne).
• Możliwość montażu zawiasów (nr ref. 0209 59): Elastyczność konfiguracji – osłonę można wyposażyć w dodatkowe zawiasy dla jeszcze stabilniejszego mocowania.
• Wykonanie metalowe pełne: Wysoka wytrzymałość mechaniczna i ochrona przed przypadkowym dotykiem części znajdujących się pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami europejskimi i posiada oznaczenie CE. Przeznaczony do stosowania w rozdzielnicach niskiego napięcia, spełnia standardy bezpieczeństwa mechanicznego i ochrony przed dotykiem bezpośrednim. Brak szczegółowych numerów norm w dokumentacji producenta.

Zastosowanie

Osłona pełna znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie wnętrza rozdzielnicy oraz ograniczenie dostępu do zainstalowanej aparatury.

• Zamykanie wolnych pól w rozdzielnicach XL³ 4000 – ochrona przed pyłem i przypadkowym kontaktem.
• Strefy z licznikami energii lub sterownikami – możliwość plombowania zapewnia nienaruszalność układów pomiarowych.
• Instalacje przemysłowe i komercyjne, gdzie wymagana jest szybka identyfikacja i dostęp do wybranych sekcji.
• Przykrywanie szyn zbiorczych lub aparatów w celu zachowania estetyki i bezpieczeństwa.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Osłonę należy zamocować zgodnie z instrukcją producenta dostarczoną wraz z rozdzielnicą. Przy instalacji zawiasów dodatkowych (nr ref. 0209 59) używać odpowiednich narzędzi i momentów dokręcania podanych przez producenta. Przed oddaniem do eksploatacji sprawdzić poprawność plombowania i działanie zamka 1/4 obrotu.

FAQ

• Czy osłonę można plombować? Tak – konstrukcja przewiduje możliwość plombowania, co uniemożliwia otwarcie bez zerwania plomby. Jest to szczególnie przydatne w instalacjach wymagających nadzoru.
• Jakie są wymiary osłony? Wysokość 200 mm, szerokość 600 mm – odpowiada 24 modułom w rozdzielnicach XL³ 4000 (szerokość modułu 25 mm).
• Czy można zamontować dodatkowe zawiasy? Tak – producent oferuje akcesorium o numerze referencyjnym 0209 59, które umożliwia dodanie zawiasów dla zwiększenia stabilności osłony.
