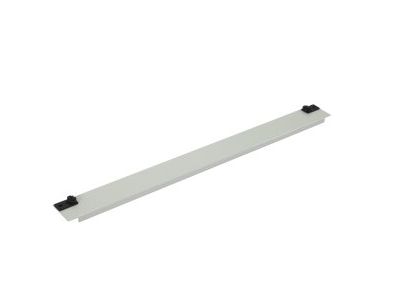

Osłona pełna (550x50) CP 2,2-0,33 F | 001101422 Eti

Alternatywny kod produktu: CP 2.2-0.33 F

Opis i Kluczowe Cechy

Osłona pełna CP 2,2-0,33 F o wymiarach 550x50 mm to element wyposażenia rozdzielnic wykonany z blachy stalowej malowanej proszkowo. Dzięki dołączonym kołkom uziemiającym oraz zapinkom mocującym z możliwością plombowania zapewnia bezpieczne odseparowanie aparatury oraz spełnienie wymogów normy PN-EN 61439-1.

• Materiał – blacha stalowa malowana proszkowo: odporność na korozję i uszkodzenia mechaniczne, trwałość w warunkach przemysłowych.
• Kołki uziemiające w komplecie: umożliwiają skuteczne uziemienie osłony zgodnie z zaleceniami normy, minimalizują ryzyko porażenia prądem podczas montażu aparatów.
• Zapinki mocujące z możliwością plombowania: szybki montaż w obudowie (zapinki w zestawie) oraz ochrona przed nieautoryzowanym demontażem.
• Specjalna konstrukcja zapinek: ułatwia i przyspiesza instalację osłony, redukując czas prac montażowych.
• Wymiary 550×50 mm – format pełny: uniwersalne dopasowanie do większości obudów rozdzielnic modułowych.

Zgodność z Normami

Osłona została zaprojektowana z uwzględnieniem wymagań normy PN-EN 61439-1 dotyczącej rozdzielnic i sterownic niskonapięciowych. Posiada kołki uziemiające umożliwiające zachowanie minimalnych odległości izolacyjnych powietrznych oraz bezpieczne uziemienie w przypadku montażu aparatów na osłonie. Produkt posiada oznaczenie CE.

Zastosowanie

Osłona CP znajduje zastosowanie w rozdzielnicach modułowych, gdzie wymagane jest oddzielenie aparatury od innych elementów instalacji lub zabezpieczenie przed przypadkowym dotknięciem części pod napięciem.

• Montaż w rozdzielnicach głównych i podrozdzielnicach budynkowych – separacja szyn, aparatów modułowych i przyłączy.
• Osłanianie listew zaciskowych oraz przejść kablowych w szafach sterowniczych.
• Wydzielenie stref z aparaturą wymagającą dodatkowej ochrony przed dostępem (np. styczniki, wyłączniki nadprądowe).
• Przegrody wewnętrzne w obudowach – realizacja wymaganych przerw izolacyjnych według PN-EN 61439-1.

Wskazówki Montażowe

Montaż osłony powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania rozdzielnicy. Osłonę mocuje się za pomocą dołączonych zapinek – ich specjalna konstrukcja pozwala na szybkie i pewne osadzenie w obudowie. W przypadku montażu aparatów bezpośrednio na osłonie lub gdy nie są zachowane minimalne odległości izolacyjne, należy podłączyć kołki uziemiające do szyny uziemiającej rozdzielnicy. Moment dokręcania połączeń uziemiających oraz pozostałych elementów – zgodnie z dokumentacją producenta obudowy. Przed zamknięciem rozdzielnicy upewnić się, że nie ma uszkodzeń powłoki malarskiej, a wszystkie zapinki są prawidłowo zaciśnięte.

FAQ

• Czy osłona wymaga uziemienia? Tak, jeżeli montowane są na niej aparaty lub nie są zachowane minimalne odległości izolacyjne powietrzne zgodnie z PN-EN 61439-1. W zestawie znajdują się kołki uziemiające ułatwiające wykonanie poprawnego uziemienia.
• Czy zapinki można plombować? Tak, konstrukcja zapinek umożliwia założenie plomby, co zabezpiecza przed nieautoryzowanym zdjęciem osłony.
• Jaki jest materiał osłony i jej odporność? Osłona wykonana jest z blachy stalowej malowanej proszkowo, co zapewnia odporność na korozję oraz uszkodzenia mechaniczne typowe dla środowiska rozdzielnic.
