Osłona oddzielająca przestrzeń kablową, XPMMB0604 | 284164 Eaton

Alternatywny kod produktu: XPMMB0604

Opis i Kluczowe Cechy

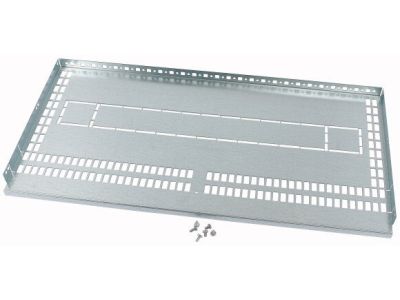

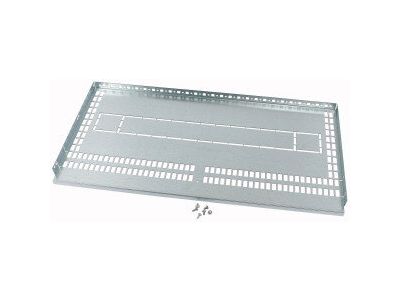

Osłona oddzielająca przestrzeń kablową XPMMB0604 (nr kat. 284164) to płyta działowa wykonana z blachy stalowej, dedykowana do wydzielenia obszaru przyłączeniowego od szyny oporowej oraz strefy montażu podzespołów w rozdzielnicach niskiego napięcia. Dzięki wymiarom 600 mm szerokości i 400 mm głębokości zapewnia odpowiednią separację kabli i ułatwia prowadzenie instalacji.

• Wymiary 600 × 400 mm: dopasowanie do standardowych rozdzielnic, umożliwiające swobodne prowadzenie przewodów w wydzielonej przestrzeni.
• Materiał – blacha stalowa: wytrzymała konstrukcja, odporna na uszkodzenia mechaniczne podczas montażu i eksploatacji.
• Kształt 2/4: możliwość podziału przestrzeni kablowej na dwa lub cztery pola, co ułatwia organizację okablowania i identyfikację obwodów.
• Przeznaczona do obszaru szyny oporowej i montażu podzespołów: optymalne oddzielenie stref zasilania od sterowania, poprawiające czytelność instalacji i bezpieczeństwo.
• Główna szyna zbiorcza z tyłu: konstrukcja umożliwia montaż za szyną zbiorczą, co nie zaburza rozpływu prądów i zachowuje wymagane odstępy izolacyjne.

Zgodność z Normami

Produkt wykonany zgodnie z ogólnymi standardami branżowymi i posiada certyfikat CE. Przeznaczony do stosowania w rozdzielnicach niskiego napięcia spełniających wymagania norm serii IEC/EN 61439.

Zastosowanie

Osłona XPMMB0604 służy do fizycznego oddzielania przestrzeni kablowej od szyny zbiorczej oraz strefy montażu aparatury modułowej w rozdzielnicach. Znajduje zastosowanie w instalacjach wymagających czystego i bezpiecznego prowadzenia przewodów.

• Separacja kabli zasilających od przewodów sterujących w rozdzielnicach głównych i podrozdzielniach.
• Wydzielenie obszaru przyłączeniowego w szafach przemysłowych – ułatwia identyfikację obwodów podczas serwisu.
• Organizacja okablowania w rozdzielnicach z wyłącznikami głównymi i stycznikami – redukuje ryzyko przypadkowego styku z szyną zbiorczą.
• Montaż w rozdzielnicach o głębokości 400 mm, gdzie występuje potrzeba podziału przestrzeni na strefę kablową i aparaturę.

Wskazówki Montażowe

Montaż osłony może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Osłonę należy zamocować w rozdzielnicy zgodnie z dokumentacją producenta, zachowując odpowiednie odstępy izolacyjne od szyn zbiorczych i aparatury. Przekroje przewodów prowadzonych w wydzielonej przestrzeni muszą być dobrane do obciążenia prądowego. Przed zamknięciem rozdzielnicy sprawdzić, czy osłona nie utrudnia prawidłowego działania aparatury oraz czy nie zachodzi ryzyko przetarcia izolacji przewodów.

FAQ

• Z jakiego materiału wykonana jest osłona? Osłona XPMMB0604 wykonana jest z blachy stalowej, co zapewnia jej wysoką wytrzymałość mechaniczną.
• Jakie są dokładne wymiary produktu? Szerokość wynosi 600 mm, głębokość 400 mm. Jest to płyta działowa o kształcie 2/4, co oznacza możliwość podziału na dwa lub cztery pola.
• Czy osłona nadaje się do rozdzielnic z szyną zbiorczą umieszczoną z tyłu? Tak, konstrukcja osłony przewiduje montaż za główną szyną zbiorczą, oddzielając przestrzeń kablową od strefy montażu podzespołów.
