Osłona oddzielająca przestrzeń kablową, XPMMB0404 | 284163 Eaton

Alternatywny kod produktu: XPMMB0404

Opis i Kluczowe Cechy

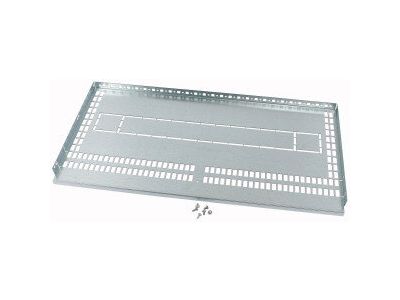

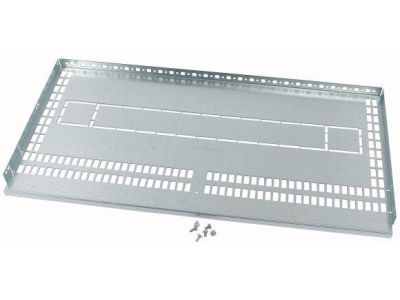

Osłona oddzielająca przestrzeń kablową XPMMB0404 (nr kat. 284163) to płyta działowa wykonana z blachy stalowej, przeznaczona do wydzielenia przestrzeni przyłączeniowej od obszaru szyny oporowej oraz montażu podzespołów w rozdzielnicach. O wymiarach głębokości 400 mm i szerokości 425 mm, o kształcie 2/4, umożliwia uporządkowane prowadzenie kabli przy jednoczesnym zachowaniu bezpiecznej separacji od głównej szyny zbiorczej znajdującej się z tyłu.

• Blacha stalowa: solidna konstrukcja zapewniająca trwałość i ochronę mechaniczną przewodów w długotrwałej eksploatacji.
• Wymiary: głębokość 400 mm, szerokość 425 mm: kompatybilność z typowymi rozdzielnicami o standardowych modułach, ułatwiająca montaż w istniejących szafach.
• Kształt 2/4: przystosowany do wydzielenia przestrzeni kablowej zgodnie z konfiguracją strefową rozdzielnicy, co zwiększa ergonomię instalacji i przyszłych modyfikacji.
• Przeznaczona do obszaru szyny oporowej i montażu podzespołów: skutecznie oddziela strefę kablową od części czynnych, podnosząc poziom bezpieczeństwa podczas prac serwisowych.
• Główna szyna zbiorcza z tyłu: konstrukcja umożliwia bezpieczne poprowadzenie kabli bez kolizji z magistralą zasilającą, redukując ryzyko zwarć i ułatwiając identyfikację obwodów.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Osłona XPMMB0404 znajduje zastosowanie wszędzie tam, gdzie konieczne jest fizyczne oddzielenie przewodów od szyn zbiorczych i aparatury modułowej w rozdzielnicach oraz szafach sterowniczych.

• Wydzielenie przestrzeni kablowej w rozdzielnicach głównych i podrozdzielniach budynków mieszkalnych, biurowych i przemysłowych.
• Organizacja okablowania w szafach sterowniczych z dużą liczbą styczników, przekaźników i sterowników PLC.
• Modernizacja istniejących rozdzielnic – poprawa bezpieczeństwa poprzez separację kabli od części pod napięciem.
• Tworzenie stref kablowych w rozdzielnicach modułowych z szyną zbiorczą tylną, zgodnie z wymogami ergonomii i estetyki instalacji.

Wskazówki Montażowe

Montaż osłony powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest bezpieczny. Element mocuje się w rozdzielnicy w przewidzianym do tego miejscu (np. przy użyciu wkrętów lub zatrzasków – zgodnie z dokumentacją producenta). Przed montażem należy sprawdzić, czy głębokość i szerokość osłony odpowiadają wymiarom obudowy. Przekroje przewodów i promienie gięcia powinny być dobrane zgodnie z obowiązującymi normami.

FAQ

• Jaki jest materiał wykonania osłony? Osłona wykonana jest z blachy stalowej, co zapewnia wytrzymałość mechaniczną i ochronę przewodów.
• Jakie są dokładne wymiary? Głębokość 400 mm, szerokość 425 mm. Kształt 2/4 – należy upewnić się, że pasuje do konkretnej rozdzielnicy.
• Czy osłona oddziela przewody od szyny zbiorczej? Tak, jest zaprojektowana tak, aby oddzielić przestrzeń przyłączeniową kabli od obszaru głównej szyny zbiorczej z tyłu, zwiększając bezpieczeństwo i porządek w rozdzielnicy.
