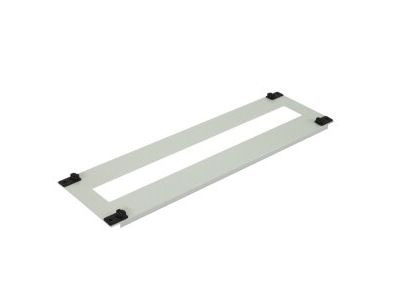

Osłona modułowa 26 modułów (550x150) CP 2,2-1 M | 001101454 Eti

Opis i Kluczowe Cechy

Osłona modułowa CP 2,2-1 M o wymiarach 550x150 mm to profesjonalny element systemowy marki ETI, zaprojektowany z myślą o estetycznym i bezpiecznym wykończeniu rozdzielnic elektrycznych. Produkt umożliwia zabudowę do 26 modułów aparatury modułowej, co czyni go idealnym rozwiązaniem dla rozbudowanych układów sterowania i rozdziału energii. Wykonanie z wysokiej jakości blachy stalowej malowanej proszkowo gwarantuje nie tylko wysoką odporność mechaniczną, ale również trwałość powłoki lakierniczej i estetyczny wygląd przez lata eksploatacji.

• Pojemność modułowa: Szerokość robocza pozwalająca na montaż 26 standardowych modułów aparatury.
• Materiał: Wytrzymała blacha stalowa zabezpieczona antykorozyjnie poprzez malowanie proszkowe.
• Bezpieczeństwo: Zintegrowane kołki uziemiające umożliwiające skuteczne odprowadzenie ładunków i ochronę przeciwporażeniową.
• System mocowania: Innowacyjne zapinki mocujące z funkcją plombowania, co zapobiega nieautoryzowanemu dostępowi do wnętrza rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wymaganiami normy PN-EN 61439-1, która definiuje zasady konstruowania rozdzielnic i sterownic niskonapięciowych. Producent kładzie szczególny nacisk na zachowanie odpowiednich przerw izolacyjnych. W sytuacjach, gdy montaż aparatów odbywa się bezpośrednio na osłonach lub gdy zachodzi ryzyko zmniejszenia minimalnych odległości izolacyjnych, zaleca się wykorzystanie fabrycznych kołków uziemiających w celu zapewnienia pełnej ciągłości ochronnej układu.

Zastosowanie

Osłona CP 2,2-1 M znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym, szczególnie w prefabrykacji rozdzielnic niskiego napięcia. Jest dedykowana do systemów obudów marki ETI, gdzie wymagana jest precyzyjna osłona aparatury modułowej takiej jak wyłączniki nadprądowe, rozłączniki izolacyjne czy ograniczniki przepięć. Dzięki możliwości plombowania zapinek, osłona doskonale sprawdza się w miejscach, gdzie konieczny jest nadzór nad dostępem do aparatury pomiarowej lub zabezpieczającej, np. w budownictwie wielorodzinnym oraz obiektach przemysłowych.

Wskazówki Montażowe

Montaż osłony jest intuicyjny i nie wymaga specjalistycznych narzędzi dzięki zastosowaniu dedykowanych zapinek. Aby zapewnić poprawną instalację, należy:

• Dopasować osłonę do ramy montażowej obudowy o szerokości 550 mm.
• Wcisnąć zapinki mocujące w otwory montażowe, co zapewnia stabilne osadzenie elementu.
• W przypadku instalacji aparatów generujących ciepło lub przy małych odstępach izolacyjnych, podłączyć przewód uziemiający do fabrycznego kołka uziemiającego.
• Po zakończeniu prac instalacyjnych, przeprowadzić plombowanie zapinek, jeśli wymagają tego warunki techniczne obiektu.

FAQ

• Czy osłona pasuje do obudów innych producentów? Osłona CP 2,2-1 M jest elementem systemowym ETI i jest optymalizowana pod kątem kompatybilności z obudowami tego producenta.
• Czy zestaw zawiera elementy mocujące? Tak, w komplecie zakupowym znajdują się dedykowane zapinki mocujące z możliwością plombowania.
• Dlaczego osłona posiada kołki uziemiające? Kołki uziemiające są niezbędne do zapewnienia ochrony przeciwporażeniowej, szczególnie w przypadku montażu aparatury bezpośrednio na osłonie lub przy niespełnieniu normatywnych odległości izolacyjnych zgodnie z PN-EN 61439-1.
