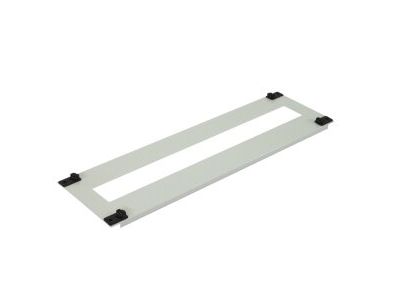

Osłona modułowa 24 moduły (500x150) CP 2-1 M | 001101453 Eti

Alternatywny kod produktu: CP 2-1 M

Opis i Kluczowe Cechy

Osłona modułowa CP 2-1 M o numerze katalogowym 1101453 to profesjonalny element systemowy marki ETI, zaprojektowany z myślą o estetycznym i bezpiecznym wykończeniu rozdzielnic elektrycznych. Produkt charakteryzuje się pojemnością wynoszącą 24 moduły, co pozwala na przejrzystą organizację aparatury modułowej w dwóch rzędach po 12 modułów lub w innej konfiguracji zgodnej z projektem rozdzielnicy. Wymiary osłony wynoszą 500 mm szerokości oraz 150 mm wysokości, co zapewnia idealne dopasowanie do dedykowanych systemów obudów.

• Wysoka jakość materiału: Osłona została wykonana z wytrzymałej blachy stalowej, która poddawana jest procesowi malowania proszkowego. Gwarantuje to nie tylko odporność na uszkodzenia mechaniczne, ale również doskonałą ochronę antykorozyjną i estetyczny wygląd przez lata eksploatacji.
• Bezpieczeństwo elektryczne: Każdy egzemplarz wyposażony jest w zintegrowane kołki uziemiające. Jest to kluczowy element w sytuacjach, gdy na osłonie montowana jest aparatura sterownicza lub gdy nie są zachowane minimalne odstępy izolacyjne, co pozwala na skuteczne odprowadzenie ładunków i ochronę przeciwporażeniową.
• Innowacyjny system mocowania: Dzięki zastosowaniu specjalnie zaprojektowanych zapinek mocujących, montaż osłony wewnątrz obudowy przebiega sprawnie i bez użycia skomplikowanych narzędzi. Zapinki te posiadają również funkcjonalność plombowania, co jest niezbędne w instalacjach wymagających zabezpieczenia przed nieautoryzowanym dostępem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wymaganiami normy PN-EN 61439-1, która definiuje zasady konstruowania rozdzielnic i sterownic niskonapięciowych. Zastosowanie kołków uziemiających oraz odpowiednia sztywność konstrukcji stalowej wspierają zachowanie ciągłości obwodu ochronnego oraz gwarantują odpowiedni poziom bezpieczeństwa użytkowania, szczególnie w przypadku wystąpienia przerw izolacyjnych lub montażu aparatów bezpośrednio na elementach osłonowych.

Zastosowanie

Osłona CP 2-1 M znajduje szerokie zastosowanie w profesjonalnym prefabrykowaniu rozdzielnic elektrycznych w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i piętrowych, gdzie wymagana jest wysoka estetyka i trwałość.
• Systemów automatyki budynkowej, chroniąc dostęp do modułów sterujących.
• Instalacji wymagających plombowania sekcji pomiarowych lub rozdzielczych.
• Modernizacji istniejących rozdzielnic opartych na systemie zabudowy ETI.

Wskazówki Montażowe

Proces instalacji osłony CP 2-1 M został zoptymalizowany pod kątem oszczędności czasu instalatora:

• Przygotowanie: Przed montażem należy upewnić się, że aparatura modułowa jest poprawnie osadzona na szynach DIN.
• Uziemienie: W przypadku montażu urządzeń na osłonie lub w warunkach ograniczonej przestrzeni izolacyjnej, należy bezwzględnie podłączyć przewód ochronny do fabrycznego kołka uziemiającego.
• Mocowanie: Osłonę należy przyłożyć do ramy montażowej i zablokować za pomocą dołączonych zapinek. System zapinek pozwala na szybkie „kliknięcie” i stabilne osadzenie elementu.
• Zabezpieczenie: Po zakończeniu prac i weryfikacji połączeń, zapinki można zaplombować, wykorzystując dedykowane otwory w ich konstrukcji.

FAQ

• Czy zapinki mocujące znajdują się w zestawie? Tak, kompletny zestaw zakupowy zawiera osłonę oraz dedykowane zapinki mocujące.
• Czy osłona wymaga uziemienia? Producent zaleca uziemienie osłony za pomocą wbudowanych kołków w przypadku montażu na niej aparatów lub gdy wymagają tego normy bezpieczeństwa dotyczące odstępów izolacyjnych (PN-EN 61439-1).
• Z jakiego materiału wykonana jest osłona? Osłona wykonana jest z wysokiej jakości blachy stalowej malowanej proszkowo, co odróżnia ją od tańszych zamienników z tworzywa sztucznego pod względem trwałości i ekranowania.
