Osłona modułowa 17 modułów 350x150 CP 1,4-1 M | 001101452 Eti

Alternatywny kod produktu: CP 1.4-1 M

Opis i Kluczowe Cechy

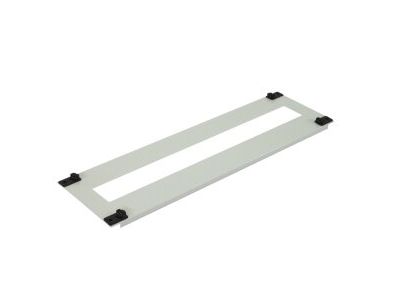

Osłona modułowa 17 modułów 350x150 CP 1,4-1 M (symbol 001101452) to stalowa osłona przeznaczona do montażu w obudowach rozdzielnic. Wykonana z blachy malowanej proszkowo, wyposażona w kołki uziemiające oraz zapinki z możliwością plombowania. Dzięki specjalnej konstrukcji zapinek montaż jest szybki i prosty.

• Konstrukcja z blachy stalowej malowanej proszkowo: Odporność na korozję i uszkodzenia mechaniczne, długa żywotność w warunkach przemysłowych.
• Kołki uziemiające w komplecie: Umożliwiają bezpieczne uziemienie osłony zgodnie z zaleceniami normy PN-EN 61439-1, minimalizując ryzyko porażenia.
• Zapinki z możliwością plombowania: Zabezpieczenie przed nieautoryzowanym dostępem – idealne w instalacjach wymagających kontroli dostępu.
• Specjalna konstrukcja zapinek: Znacznie ułatwia i przyspiesza montaż osłony w obudowie bez konieczności użycia narzędzi.
• Wymiary 350x150 mm, na 17 modułów: Pasuje do standardowych rozdzielnic, zapewniając estetyczne i funkcjonalne przykrycie aparatury.

Zgodność z Normami

Osłona spełnia wymagania normy PN-EN 61439-1 dotyczącej rozdzielnic i sterownic niskonapięciowych, w zakresie zachowania minimalnych odległości izolacyjnych i uziemienia. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Osłona modułowa CP 1,4-1 M znajduje zastosowanie w rozdzielnicach elektrycznych, gdzie wymagana jest ochrona aparatury oraz zapewnienie odpowiednich warunków izolacyjnych.

• Ochrona aparatury modułowej (wyłączników, styczników, przycisków) w rozdzielnicach przemysłowych i budynkowych.
• Zapewnienie minimalnych odstępów izolacyjnych pomiędzy elementami przewodzącymi a obudową – zgodnie z wymaganiami PN-EN 61439-1.
• Stosowanie w instalacjach, gdzie niezbędne jest uziemienie osłon metalowych (np. w strefach zagrożonych wybuchem lub w szafach sterowniczych).
• Montaż na obudowach o standardowych wymiarach 350x150 mm – jako przykrycie szuflad lub osłona styków przepustowych.

Wskazówki Montażowe

Montaż osłony może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Osłonę montuje się w obudowie rozdzielnicy przy użyciu dołączonych zapinek – nie wymaga narzędzi. W przypadku braku zachowania minimalnych odległości izolacyjnych lub montażu aparatów na osłonie, zalecane jest uziemienie osłony za pomocą kołków uziemiających zgodnie z dokumentacją producenta. Przekrój przewodu uziemiającego dobrać odpowiednio do warunków zwarciowych instalacji.

FAQ

• Czy osłonę można plombować? Tak, zapinki montażowe zostały zaprojektowane z możliwością założenia plomby, co umożliwia zabezpieczenie przed nieuprawnionym dostępem.
• Czy dołączone są kołki uziemiające? Tak, w komplecie znajdują się kołki uziemiające. Zaleca się ich użycie w celu uziemienia osłony, szczególnie gdy aparaty montowane są bezpośrednio na osłonie lub gdy nie są zachowane minimalne odstępy izolacyjne.
• Z jakiego materiału wykonana jest osłona? Osłona wykonana jest z blachy stalowej malowanej proszkowo, co zapewnia odporność na korozję i uszkodzenia mechaniczne w warunkach pracy wewnątrz rozdzielnic.
