Osłona modułowa 12 mod. (250x150) CP 1-1 M | 001101451 Eti

Opis i Kluczowe Cechy

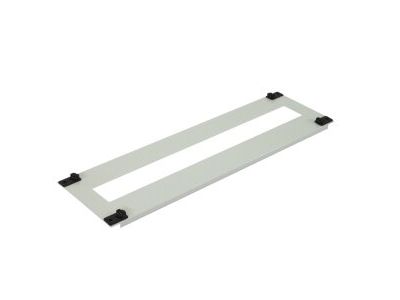

Osłona modułowa CP 1-1 M o wymiarach 250x150 mm to profesjonalny element systemowy marki ETI, zaprojektowany z myślą o estetycznym i bezpiecznym wykończeniu rozdzielnic elektrycznych. Produkt ten umożliwia montaż do 12 modułów aparatury modułowej, co czyni go idealnym rozwiązaniem dla standardowych rzędów zabezpieczeń w szafach sterowniczych i rozdzielczych. Wykonanie z wysokiej jakości blachy stalowej malowanej proszkowo gwarantuje nie tylko wysoką odporność mechaniczną, ale również trwałość powłoki lakierniczej, co jest kluczowe w trudnych warunkach eksploatacyjnych.

• Pojemność modułowa: Miejsce na 12 standardowych modułów o szerokości 17,5 mm każdy.
• Wymiary systemowe: Wysokość 250 mm oraz szerokość 150 mm pozwalają na precyzyjne dopasowanie do systemów obudów ETI.
• Materiał: Solidna stal zapewniająca sztywność konstrukcji i ochronę przed dotykiem części pod napięciem.
• Estetyka: Profesjonalne wykończenie w kolorze neutralnym, pasującym do standardów przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osłon i obudów do aparatury rozdzielczej i sterowniczej. Spełnia wymagania normy PN-EN 61439, co jest gwarancją bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Zastosowanie oryginalnych akcesoriów ETI zapewnia zachowanie deklarowanego stopnia ochrony IP oraz ciągłości połączeń ochronnych wewnątrz rozdzielnicy.

Zastosowanie

Osłona CP 1-1 M znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jest niezbędnym elementem w systemach modułowych, gdzie wymagane jest odseparowanie użytkownika od szyn prądowych i zacisków aparatury. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach obiektowych.
• Szafach sterowniczych automatyki przemysłowej.
• Modernizacjach istniejących systemów rozdzielczych opartych na rozwiązaniach ETI.

Wskazówki Montażowe

Montaż osłony CP 1-1 M jest intuicyjny i szybki dzięki systemowym otworom montażowym. Przed przystąpieniem do instalacji należy upewnić się, że aparatura modułowa jest poprawnie osadzona na szynie TH-35 (DIN). Osłonę należy przykręcić za pomocą dedykowanych wkrętów lub kołków dystansowych, dbając o to, aby wycięcie modułowe było idealnie wycentrowane względem dźwigni aparatów. W przypadku niewykorzystania pełnej szerokości 12 modułów, zaleca się stosowanie zaślepek modułowych w celu zachowania odpowiedniego stopnia ochrony przed dotykiem.

FAQ

• Czy osłona pasuje do obudów innych producentów? Osłona CP 1-1 M jest elementem dedykowanego systemu ETI i jej pełna kompatybilność jest gwarantowana z obudowami tego producenta. W przypadku innych systemów należy zweryfikować rozstaw otworów montażowych.
• Z jakiego materiału wykonana jest osłona? Produkt wykonany jest z blachy stalowej, co zapewnia znacznie większą wytrzymałość niż w przypadku osłon z tworzywa sztucznego.
• Czy zestaw zawiera śruby montażowe? Standardowo osłony systemowe są przygotowane do montażu w dedykowanych wspornikach systemu ETI, a szczegółowe informacje o akcesoriach montażowych znajdują się w dokumentacji technicznej zestawu obudowy.
