Osłona metalowa xl3s 150mm 16m | 339594 Legrand

Opis i Kluczowe Cechy

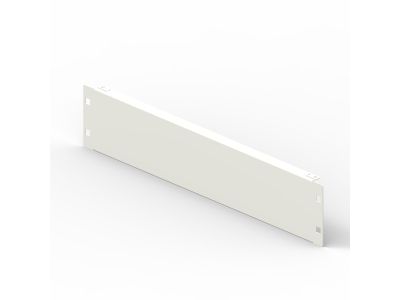

Osłona metalowa pełna z serii XL3 S (symbol 339594) przeznaczona do rozdzielnic o szerokości 16 modułów (16M). Wysokość całkowita 150 mm i wysokość użyteczna 149 mm gwarantują dokładne dopasowanie do obudowy, zapewniając skuteczną ochronę przed przypadkowym kontaktem z elementami pod napięciem oraz estetyczne zamknięcie wolnych pól w rozdzielnicy.

• Wysokość użyteczna 149 mm: precyzyjne dopasowanie do profilu szafy – minimalizuje ryzyko powstawania szczelin i zwiększa bezpieczeństwo strefy zaciskowej.
• Szerokość 16M (16 modułów): kompatybilność z rozdzielnicami o standardowym podziale modularnym, co ułatwia zabudowę i utrzymanie porządku w szafie.
• Mocowanie elastyczne: możliwość użycia standardowych wkrętów, wkrętów 1 obrotu lub zatrzasków (zamawiane oddzielnie) – dostosowanie do preferowanej metody montażu i rodzaju obudowy.
• Pełna osłona metalowa: zwiększa wytrzymałość mechaniczną i odporność na uszkodzenia w warunkach przemysłowych, chroniąc zabudowaną aparaturę.
• Wysokość całkowita 150 mm: zapewnia zgodność z wymiarami typowych szaf rozdzielczych i ułatwia planowanie przestrzeni montażowej.

Zgodność z Normami

Osłona została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla rozdzielnic niskiego napięcia. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w systemach spełniających wymagania odpowiednich norm zharmonizowanych. Ze względu na charakter akcesorium montażowego nie wymaga osobnej certyfikacji – jego zastosowanie w rozdzielnicach serii XL3 S gwarantuje zachowanie wymaganej klasy ochronności obudowy.

Zastosowanie

Osłona metalowa XL3 S znajduje zastosowanie wszędzie tam, gdzie konieczne jest zamknięcie niewykorzystanych pól w rozdzielnicy modułowej – zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Zamykanie wolnych otworów montażowych w rozdzielnicach 16M – ochrona przed pyłem, ciałami obcymi i przypadkowym kontaktem.
• Stosowanie jako element wykończeniowy poprawiający estetykę szaf rozdzielczych w biurach, halach produkcyjnych i budynkach użyteczności publicznej.
• Dodatkowa osłona dla listew zaciskowych i przewodów w strefach o podwyższonych wymaganiach bezpieczeństwa (np. przy rozdzielnicach z dostępem dla osób nieupoważnionych).
• Uzupełnienie kompletnych zestawów rozdzielnic modułowych serii XL3 S – zgodność wymiarowa bez konieczności obróbki mechanicznej.

Wskazówki Montażowe

Montaż osłony metalowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego rozdzielnicę. Osłonę mocuje się do obudowy rozdzielnicy przy użyciu wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków – elementy mocujące należy zamówić oddzielnie zgodnie z dokumentacją producenta. Przed montażem upewnić się, że rozdzielnica jest pusta i sucha, a powierzchnie styku czyste. Nie przekraczać znamionowego momentu dokręcania określonego w instrukcji rozdzielnicy – nadmierna siła może spowodować uszkodzenie gwintu lub deformację osłony.

FAQ

• Czy osłonę można montować w rozdzielnicach innych producentów? Osłona jest dedykowana do rozdzielnic serii XL3 S. Montaż w innych obudowach wymaga każdorazowej weryfikacji wymiarów i sposobu mocowania – ze względu na specyfikę zatrzasków i szerokość 16M zalecamy stosowanie wyłącznie z kompatybilnymi szafami.
• Jakie elementy mocujące są potrzebne do montażu? Wkręty standardowe, wkręty 1 obrotu lub zatrzaski nie są dołączone do osłony – należy je zamówić oddzielnie, kierując się typem obudowy i preferowaną metodą montażu. Szczegółowe informacje znajdują się w katalogu akcesoriów XL3 S.
• Czy osłona metalowa zapewnia stopień ochrony IP wyższy niż IP20? Stopień ochrony rozdzielnicy po zamontowaniu osłony zależy od konstrukcji całej obudowy. Osłona sama w sobie jest elementem metalowym bez uszczelek – jej głównym zadaniem jest zamknięcie pola montażowego i ochrona przed kontaktem bezpośrednim. Aby utrzymać deklarowany IP szafy, należy stosować osłony zgodne z zaleceniami producenta rozdzielnicy.
