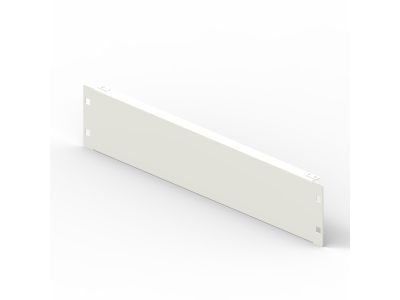

Osłona metalowa pełna, wysokość 50mm, do rozdzielnic XL3S 36M | 339598 Legrand

Opis i Kluczowe Cechy

Osłona metalowa pełna o wysokości 50 mm przeznaczona do rozdzielnic serii XL3S 36M (symbol 339598). Produkt stanowi dodatkowe wyposażenie obudów, zapewniając mechaniczną ochronę wnętrza rozdzielnicy oraz estetyczne zamknięcie przestrzeni montażowej. Dzięki wysokości użytecznej 49 mm idealnie wypełnia pole modułowe, a system mocowania oparty na wkrętach standardowych, wkrętach 1 obrotu lub zatrzaskach (zamawianych oddzielnie) umożliwia szybki i stabilny montaż bez naruszania konstrukcji szafy.

• Wysokość 50 mm (użyteczna 49 mm): Precyzyjnie dopasowana do modułów rozdzielnicy 36M – eliminuje szczeliny i chroni przed przypadkowym dostępem do części pod napięciem.
• Wykonanie metalowe, pełne: Wytrzymała konstrukcja odporna na uszkodzenia mechaniczne, zwiększa trwałość i bezpieczeństwo całej instalacji elektrycznej.
• Mocowanie wkrętami standardowymi, wkrętami 1 obrotu lub zatrzaskami: Elastyczność montażu w zależności od preferencji instalatora i dostępnych akcesoriów (elementy mocujące zamawiane oddzielnie).
• Kompatybilność z rozdzielnicami XL3S 36M: Gwarantowana współpraca z obudowami tej serii – idealne uzupełnienie konfiguracji rozdzielnicy.
• Łatwy dostęp do wnętrza po zdemontowaniu osłony: Upraszcza prace serwisowe i modernizacyjne bez konieczności demontażu całej szafy.

Zgodność z Normami

Osłona metalowa pełna 339598 została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa dla rozdzielnic niskonapięciowych (seria EN 61439). Produkt posiada oznaczenie CE i jest wytwarzany w systemie zarządzania jakością zgodnym z ISO 9001. Konstrukcja zapewnia odpowiedni stopień ochrony przed dotykiem przypadku (IP w zależności od kompletnej rozdzielnicy). Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Osłona metalowa pełna stosowana jest w rozdzielnicach modułowych XL3S 36M jako element wykończeniowy i ochronny. Sprawdza się w instalacjach wymagających estetycznego zamknięcia wolnych pól oraz dodatkowej ochrony przed ciałami obcymi i uszkodzeniami mechanicznymi.

• Zamykanie pustych pól w rozdzielnicach XL3S 36M – zapobieganie przypadkowemu kontaktowi z elementami pod napięciem.
• Ochrona wnętrza rozdzielnicy przed kurzem i drobnymi zanieczyszczeniami w pomieszczeniach technicznych.
• Uzupełnienie konfiguracji szaf sterowniczych, w których wymagana jest jednolita, metalowa osłona pełna.
• Stosowanie w budynkach użyteczności publicznej oraz przemysłowych, gdzie normy nakazują pełne zabezpieczenie stref montażowych.

Wskazówki Montażowe

Montaż osłony metalowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po uprzednim odłączeniu napięcia w rozdzielnicy. Osłonę mocuje się do szyny montażowej (TH35/DIN) lub bezpośrednio do obudowy przy użyciu wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków (elementy mocujące należy zamówić oddzielnie). Należy stosować moment dokręcania zgodny z zaleceniami producenta rozdzielnicy oraz przekrój przewodów ochronnych dostosowany do prądu zwarciowego instalacji. Bezwzględnie upewnij się, że rozdzielnica jest pozbawiona napięcia przed jakimikolwiek pracami.

FAQ

• Czy osłona pasuje do innych rozdzielnic niż XL3S 36M? Produkt został zaprojektowany wyłącznie dla serii XL3S 36M. W przypadku innych obudów należy sprawdzić wymiary i system mocowania w dokumentacji technicznej.
• Czy do montażu potrzebne są dodatkowe elementy? Tak – wkręty standardowe, wkręty 1 obrotu lub zatrzaski należy zamówić oddzielnie. Producent nie dołącza ich w zestawie.
• Czy osłona jest malowana / pokryta powłoką antykorozyjną? Osłona wykonana jest z metalu (blacha stalowa) z wykończeniem fabrycznym zapewniającym odporność na korozję w warunkach typowych dla rozdzielnic wewnątrz budynków. Szczegóły dotyczące lakierowania dostępne są w karcie katalogowej producenta.
