Osłona metalowa pełna, wysokość 150mm, do rozdzielnic XL3S 24M | 339597 Legrand

Opis i Kluczowe Cechy

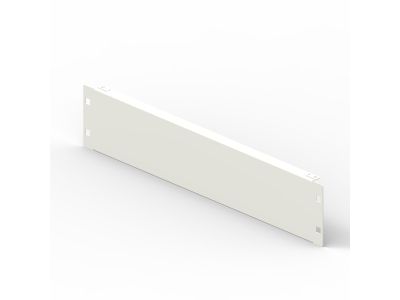

Osłona metalowa pełna o wysokości 150 mm, dedykowana do rozdzielnic serii XL3S w konfiguracji 24M (symbol katalogowy 339597). Wykonana jako pełne wypełnienie, zapewnia skuteczne odgrodzenie pustych pól montażowych, podnosząc bezpieczeństwo użytkowania oraz estetykę rozdzielnicy. Dzięki wysokości użytecznej 149 mm osłona idealnie wypełnia przestrzeń przeznaczoną na jeden moduł pionowy w rozdzielnicy 24M. Możliwość mocowania za pomocą wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków (elementy mocujące zamawiane oddzielnie) pozwala na elastyczny montaż dostosowany do preferencji instalatora.

• Wysokość 150 mm (użyteczna 149 mm): Precyzyjnie dopasowana do pionowego podziału modułowego rozdzielnic XL3S 24M, co gwarantuje równą i stabilną instalację bez luzów.
• Konstrukcja metalowa pełna: Zapewnia odporność mechaniczną oraz nieprzepuszczalność dla pyłów i drobnych przedmiotów, skutecznie chroniąc wnętrze rozdzielnicy przed przypadkowym kontaktem z elementami pod napięciem.
• Uniwersalny system mocowania: Możliwość stosowania wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków (zamawiane oddzielnie) – instalator wybiera najwygodniejszą metodę w zależności od konfiguracji szafy.
• Kompatybilność z serią XL3S: Zaprojektowana specjalnie dla rozdzielnic XL3S 24M, co eliminuje konieczność docinania lub modyfikacji – montaż wprost na miejsce pustego pola.
• Wysoka estetyka wykonania: Gładka, pełna powierzchnia osłony nadaje rozdzielnicy schludny wygląd i ułatwia oznaczenia pól zgodnie z projektem instalacji.

Zgodność z Normami

Osłona metalowa pełna 339597 przeznaczona jest do stosowania w rozdzielnicach niskiego napięcia spełniających wymagania odpowiednich norm europejskich. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość wykonania. Montaż w rozdzielnicy zgodnej z aktualnymi przepisami (m.in. PN-IEC 61439) gwarantuje pełną ochronę przed dotykiem bezpośrednim i stabilność mechaniczną.

Zastosowanie

Osłona metalowa pełna znajduje zastosowanie wszędzie tam, gdzie w rozdzielnicy XL3S 24M pozostają wolne pola montażowe, które należy zabezpieczyć przed dostępem oraz ujednolicić wygląd szafy.

• Przykrywanie pustych miejsc w rozdzielnicy po wykonaniu instalacji – ochrona przed przypadkowym dotknięciem szyn i przewodów.
• Realizacja schematów rozdziału, gdy część pól pozostaje niezagospodarowana – osłona eliminuje ryzyko dostania się kurzu i zanieczyszczeń do wnętrza.
• Modernizacja i rozbudowa istniejących rozdzielnic – szybkie zaślepienie nieużywanych modułów bez konieczności wymiany całej pokrywy.
• Stosowanie w halach produkcyjnych, budynkach użyteczności publicznej i domach jednorodzinnych, gdzie wymagana jest estetyka oraz zgodność z normami bezpieczeństwa.

Wskazówki Montażowe

Osłonę metalową pełną mogą montować wyłącznie osoby posiadające odpowiednie uprawnienia (np. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy i zabezpieczyć przed przypadkowym załączeniem. Montaż przeprowadza się na standardowej szynie nośnej rozdzielnicy XL3S 24M – osłonę umieszcza się w pustym polu i mocuje za pomocą wkrętów standardowych, wkrętów 1 obrotu lub zatrzasków (elementy mocujące nie wchodzą w skład zestawu, należy zamówić oddzielnie). Moment dokręcania wkrętów oraz typ i przekrój przewodów (jeśli montaż wymaga dodatkowego uziemienia) należy dobierać zgodnie z dokumentacją techniczną rozdzielnicy. Nie przekraczać maksymalnej siły dokręcania, aby nie uszkodzić gwintów w osłonie.

FAQ

• Czy osłona metalowa pełna 339597 jest podświetlana? Nie, jest to osłona pełna bez elementów optycznych ani oświetleniowych – jej zadaniem jest mechaniczne zaślepienie pola w rozdzielnicy.
• Jaki stopień ochrony (IP) ma ta osłona? W danych technicznych producenta nie podano stopnia ochrony IP. W praktyce montaż w rozdzielnicy zapewnia taki stopień ochrony, jaki posiada sama szafa (np. IP30/IP40). Osłona metalowa pełna nie obniża ochrony zapewnianej przez obudowę rozdzielnicy.
• Czy osłona pasuje do rozdzielnic innych serii niż XL3S 24M? Producent dedykuje ją wyłącznie do rozdzielnic XL3S o konfiguracji 24M. Wysokość użyteczna 149 mm oraz system mocowania są zoptymalizowane pod tę serię – stosowanie w innych typach szaf może wymagać modyfikacji. Aby uzyskać pewność kompatybilności, zalecamy sprawdzenie dokumentacji technicznej rozdzielnicy.
