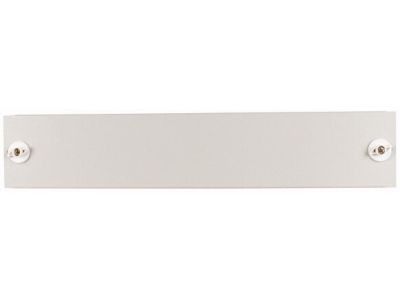

Osłona metalowa pełna do rozdzielnic 250x800mm (WxS), BPZ-FP-800/250-BL Profi+ | 108393 Eaton

Opis i Kluczowe Cechy

Osłona metalowa pełna o numerze katalogowym 108393 to profesjonalny komponent systemowy dedykowany do rozdzielnic serii Profi+ marki EATON. Produkt charakteryzuje się wymiarami znamionowymi 250 mm wysokości oraz 800 mm szerokości, co pozwala na precyzyjne maskowanie niewykorzystanych przestrzeni wewnątrz obudowy lub zabezpieczenie sekcji aparatowych. Wykonanie z wysokiej jakości blachy stalowej malowanej proszkowo na kolor biały (RAL 9016) zapewnia nie tylko estetyczny wygląd, ale przede wszystkim wysoką odporność mechaniczną i trwałość w trudnych warunkach eksploatacyjnych.

• Kompatybilność systemowa: Idealnie dopasowana do systemu Profi+, obsługującego prądy znamionowe do 630A.
• Solidna konstrukcja: Pełna płyta metalowa gwarantuje zachowanie odpowiedniego stopnia ochrony IP wewnątrz rozdzielnicy.
• Wymiary: Szerokość 800 mm oraz wysokość 250 mm pozwalają na optymalne zagospodarowanie przestrzeni montażowej.
• Estetyka i ochrona: Powierzchnia odporna na zarysowania i korozję dzięki profesjonalnemu procesowi lakierowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic niskiego napięcia. Osłona BPZ-FP-800/250-BL wspiera zachowanie ciągłości ochrony przeciwporażeniowej oraz spełnia wymagania normy IEC/EN 61439, co jest kluczowe dla prefabrykacji rozdzielnic o prądzie znamionowym do 630A. Dzięki zastosowaniu oryginalnych akcesoriów EATON, instalator ma pewność zachowania pełnej certyfikacji systemu rozdzielczego.

Zastosowanie

Osłona znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, zarówno w budownictwie komercyjnym, jak i przemysłowym. Jest przeznaczona do:

• Rozdzielnic natynkowych i podtynkowych serii Profi+.
• Maskowania wolnych sekcji w rozdzielnicach głównych i oddziałowych.
• Zabezpieczania przedziałów szynowych oraz aparatowych przed dotykiem bezpośrednim.
• Zwiększenia sztywności konstrukcyjnej szkieletu obudowy.

Wskazówki Montażowe

Montaż osłony BPZ-FP-800/250-BL jest intuicyjny i szybki dzięki systemowym otworom montażowym. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Osłonę należy osadzić w dedykowanych wspornikach bocznych ramy rozdzielnicy Profi+.
• Moment dokręcania: Należy stosować standardowe narzędzia ręczne, dbając o stabilne zamocowanie elementów mocujących, co zapobiega powstawaniu rezonansu i drgań.
• Uziemienie: W przypadku wymaganej ochrony klasy I, należy upewnić się, że osłona posiada galwaniczne połączenie z systemem uziemiającym rozdzielnicy (poprzez dedykowane podkładki ząbkowane lub przewody uziemiające).

FAQ

• Czy osłona pasuje do rozdzielnic innych producentów? Osłona jest elementem systemowym serii Profi+ marki EATON i jest optymalizowana pod kątem wymiarów i rozstawu mocowań tej konkretnej linii produktów.
• Czy produkt zawiera zestaw montażowy? Osłony typu BPZ-FP zazwyczaj montowane są na zatrzaski lub śruby systemowe dostępne w ramach wyposażenia obudowy lub jako osobne akcesoria montażowe.
• Jaki jest stopień ochrony tej osłony? Sama osłona jest elementem pełnym (bez perforacji), co sprzyja zachowaniu wysokiego stopnia ochrony IP całej rozdzielnicy, zależnie od uszczelnienia pozostałych elementów obudowy.
