Osłona końcówek kablowych 4-bieg. NZM2-4-XKSA | 266770 Eaton

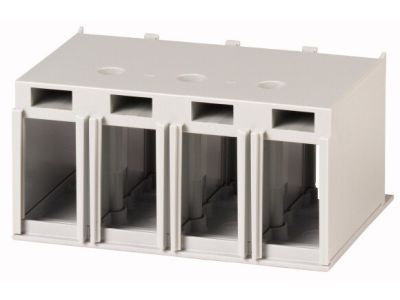

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1017944
EAN
4015082667702
Kod Producenta
266770
Osłona końcówek kablowych 4-bieg. NZM2-4-XKSA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: NZM2-4-XKSA

Opis i Kluczowe Cechy

Osłona końcówek kablowych 4-biegowa NZM2-4-XKSA (symbol 266770) to akcesorium dedykowane do wyłączników serii NZM2, PN2 oraz N2. Zapewnia stopień ochrony IP1X przy zastosowaniu izolowanych przewodów, co skutecznie chroni przed przypadkowym dotknięciem części pod napięciem i zwiększa bezpieczeństwo obsługi rozdzielnicy.

  • 4-biegowa konstrukcja: Obejmuje cztery końcówki kablowe, co pozwala na kompleksową izolację i zabezpieczenie przyłączy w jednym module.
  • Stopień ochrony IP1X (z izolowanymi przewodami): Chroni przed dostępem do elementów niebezpiecznych narzędziami lub palcami (grzbiet dłoni), minimalizując ryzyko porażenia podczas prac serwisowych.
  • Kompatybilność z wyłącznikami NZM2, PN2, N2: Zaprojektowana do montażu na wymienionych urządzeniach, gwarantuje idealne dopasowanie i łatwy montaż bez konieczności modyfikacji.
  • Zwiększa bezpieczeństwo instalacji: Izoluje odkryte końcówki przewodów, spełniając wymogi solidnego zabezpieczenia w obwodach o podwyższonych wymaganiach ochronnych.

Zgodność z Normami

Akcesorium spełnia wymagania norm europejskich dotyczących ochrony przed dotykiem bezpośrednim i jest certyfikowane znakiem CE. Stopień ochrony IP1X został potwierdzony przy zastosowaniu izolowanych przewodów, zgodnie z procedurami badawczymi dla osprzętu aparatury modułowej.

Zastosowanie

Osłona NZM2-4-XKSA znajduje zastosowanie wszędzie tam, gdzie wymagane jest dodatkowe zabezpieczenie końcówek kablowych w obwodach z wyłącznikami serii NZM2, PN2 i N2.

  • W rozdzielnicach przemysłowych i komercyjnych – ochrona przyłączy przewodów przed przypadkowym kontaktem.
  • W instalacjach z wyłącznikami serii NZM2 – jako obowiązkowe akcesorium przy stosowaniu izolowanych przewodów w celu uzyskania IP1X.
  • W serwisie i konserwacji – ułatwia bezpieczne wykonywanie pomiarów i prac kontrolnych na nieodłączonych obwodach.
  • W automatyce budynkowej – zwiększa szczelność i ochronę w szafach sterowniczych z aparaturą kompaktową.

Wskazówki Montażowe

Montaż osłony powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Osłonę instaluje się na wyłączniku zgodnie z instrukcją producenta. Przed montażem należy upewnić się, że przewody są izolowane. Dokręcanie elementów zaciskowych – zaleca się moment dokręcania podany w dokumentacji technicznej wyłącznika. Przekrój przewodów dobrać zgodnie z prądem znamionowym obwodu.

FAQ

  • Co oznacza stopień ochrony IP1X? IP1X oznacza ochronę przed dostępem do części niebezpiecznych za pomocą grzbietu dłoni (≥ 50 mm). Nie zapewnia ochrony przed wnikaniem wody. W przypadku osłony NZM2-4-XKSA warunkiem uzyskania IP1X jest stosowanie izolowanych przewodów.
  • Z jakimi wyłącznikami współpracuje ta osłona? Osłona jest przeznaczona do wyłączników serii NZM2(-4), PN2(-4) i N2(-4). Nie jest kompatybilna z innymi seriami lub starszymi wersjami.
  • Czy osłona jest wymagana obowiązkowo? Osłona jest akcesorium opcjonalnym, ale zalecanym w celu uzyskania wyższego stopnia ochrony i spełnienia wymogów bezpieczeństwa w instalacjach, gdzie stosowane są izolowane przewody.

  • Producent Eaton
  • Wymiary 0.09m x 0.1m x 0.145m
  • Seria producenta LZM , NZM, LN, N, PN
Przegroda międzybiegunowa do wyłączników i rozłączników
  • Model Inne

Podmiot odpowiedzialny

Pokaż/Ukryj

Adres:
Eaton Electric Spółka z o.o.
Galaktyczna 30
80-299 Gdańsk
Polska

Dane kontaktowe:
pl-gdansk@eaton.com
+48 58 554 79 00

Do pobrania

Karty katalogowe
