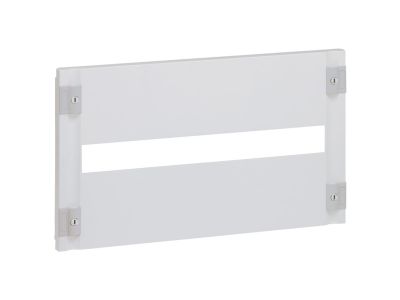

Osłona izolacyjna dla DPX 125-250 ER pionowa, wysokość 300mm | 020360 Legrand

Opis i Kluczowe Cechy

Osłona izolacyjna o symbolu 020360 przeznaczona do wyłączników DPX 125/160/250 ER, DPX‑IS 250 oraz Vistop 160 w konfiguracjach 1‑3 aparatów. Wysokość 300 mm oraz konstrukcja pionowa zapewniają skuteczną izolację elektryczną i ochronę przed przypadkowym dotknięciem części pod napięciem. Mechanizm zamykania o 1/4 obrotu umożliwia szybkie i pewne zamknięcie osłony, a opcjonalne plombowanie zapobiega nieautoryzowanemu dostępowi.

• Zamykanie o 1/4 obrotu: błyskawiczne i niezawodne zatrzaśnięcie osłony bez użycia narzędzi, co przyspiesza prace montażowe i serwisowe.
• Możliwość plombowania: dodatkowe zabezpieczenie przed ingerencją osób nieupoważnionych, wymagane w instalacjach o podwyższonych wymogach bezpieczeństwa.
• Wysokość 300 mm: optymalne dopasowanie do aparatów montowanych w pozycji pionowej, minimalizujące ryzyko przypadkowego kontaktu z zaciskami lub szynami.
• Kompatybilność z aparatami DPX 125/160/250 ER, DPX‑IS 250 i Vistop 160: uniwersalne zastosowanie w rozdzielnicach wyposażonych w wyłączniki mocy tych serii (do 3 sztuk obok siebie).
• Konstrukcja izolacyjna: wykonana z materiału o wysokiej wytrzymałości dielektrycznej, zapewniająca bezpieczną separację galwaniczną między obwodami a obsługą.

Zgodność z Normami

Osłona została zaprojektowana zgodnie z wymaganiami obowiązujących norm dla osprzętu izolacyjnego stosowanego w rozdzielnicach niskiego napięcia. Produkt posiada oznaczenie CE i jest przeznaczony do użytku w instalacjach spełniających europejskie dyrektywy bezpieczeństwa.

Zastosowanie

Osłona znajduje zastosowanie wszędzie tam, gdzie konieczne jest odizolowanie stref przyłączeniowych wyłączników mocy w rozdzielnicach i szafach sterowniczych. Służy zarówno do ochrony przed przypadkowym dotknięciem, jak i do wyraźnego oznaczenia stref pod napięciem podczas prac konserwacyjnych.

• Zabezpieczenie aparatów DPX 125/160/250 ER w rozdzielnicach głównych obiektów przemysłowych i komercyjnych.
• Izolacja grup wyłączników DPX‑IS 250 w instalacjach selektywnych i przeciwpożarowych.
• Osłona aparatów Vistop 160 w szafach sterowniczych maszyn i linii produkcyjnych, gdzie wymagana jest dodatkowa separacja.
• W rozdzielnicach montowanych na podstawach montażowych – szybkie i łatwe dołączanie do istniejących zestawów aparatów.

Wskazówki Montażowe

Montaż osłony może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Osłonę należy zamocować na podstawie montażowej zgodnie z dokumentacją techniczną producenta wyłącznika. Mechanizm zamykający (1/4 obrotu) powinien zatrzasnąć się z wyczuwalnym oporem – jeśli tak się nie dzieje, sprawdź prawidłowe osadzenie osłony. Plombowanie wykonuj dopiero po poprawnym zamknięciu i próbie działania wyłącznika.

FAQ

• Czy osłona nadaje się do montażu poziomego? Osłona została zaprojektowana wyłącznie do montażu pionowego aparatów. Stosowanie jej w innej orientacji może zmniejszyć skuteczność izolacji i uniemożliwić prawidłowe zamykanie.
• Czy można plombować osłonę po zamknięciu? Tak, konstrukcja osłony przewiduje możliwość założenia plomby (np. drutu plombującego) po całkowitym zamknięciu. Służy do tego specjalny otwór w korpusie, który umożliwia przeciągnięcie plomby bez ryzyka uszkodzenia osłony.
• Jaka jest wysokość osłony? Wysokość osłony wynosi 300 mm, co odpowiada standardowemu wymiarowi aparatów montowanych w pozycji pionowej. Dzięki temu osłona szczelnie przykrywa strefę styków i szyn przyłączeniowych.
