Osłona izolacyjna 24M wysokość 150mm | 020350 Legrand

Opis i Kluczowe Cechy

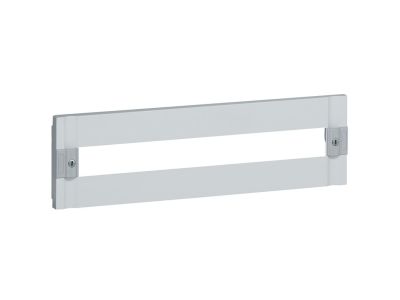

Osłona izolacyjna o szerokości 24M (24 moduły) i wysokości 150 mm, oznaczona symbolem 020350, przeznaczona do stosowania w rozdzielnicach systemu XL3 400. Umożliwia bezpieczne zamknięcie i izolację przestrzeni zajmowanej przez aparaturę modułową, zapobiegając przypadkowemu kontaktowi z elementami pod napięciem. Mechanizm zamykania 1/4 obrotu oraz możliwość plombowania zapewniają szybki montaż i ochronę przed nieautoryzowanym dostępem.

• 24M (24 moduły) szerokości: pasuje do standardowych rozdzielnic modułowych, umożliwia jednolite zamknięcie odcinka o szerokości 24 modułów.
• Wysokość 150 mm: zapewnia pełne przykrycie typowych pól rozdzielnicy, chroniąc przed pyłem i dotykiem.
• Zamykanie przez 1/4 obrotu: szybki montaż i demontaż bez potrzeby stosowania narzędzi, co skraca czas instalacji.
• Możliwość plombowania: zabezpiecza przed nieautoryzowanym dostępem, spełniając wymogi bezpieczeństwa i kontroli dostępu.
• Izolacyjna konstrukcja: wykonana z materiału izolacyjnego, gwarantuje ochronę przed porażeniem prądem podczas pracy rozdzielnicy.

Zgodność z Normami

Osłona izolacyjna 020350 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Przeznaczona do stosowania w rozdzielnicach niskiego napięcia zgodnych z obowiązującymi normami europejskimi (standard DIN).

Zastosowanie

Osłona izolacyjna 24M znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odgrodzenie wolnych pól w rozdzielnicach modułowych. Doskonale sprawdza się w systemach XL3 400 z aparaturą Vistop oraz wyłącznikami DPX.

• Zamykanie nieużywanych modułów szyny TH35 w rozdzielnicach budynkowych i przemysłowych.
• Izolacja styków listew zasilających oraz zakończeń szyn zbiorczych.
• Zabezpieczenie przed przypadkowym kontaktem z elementami pod napięciem podczas prac serwisowych i przeglądów.
• Stosowanie w rozdzielnicach z aparatami Vistop do 160 A oraz DPX 125/160/250 ER i DPX-IS 250.

Wskazówki Montażowe

Montaż osłony izolacyjnej powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Osłonę montuje się bezpośrednio na szynie TH35 (DIN) poprzez zatrzaśnięcie mechanizmu 1/4 obrotu. Nie wymaga dokręcania – sprawdzić prawidłowe zablokowanie. Przekrój przewodów oraz dobór wyposażenia muszą być zgodne z dokumentacją techniczną rozdzielnicy.

FAQ

• Jaką szerokość ma osłona? Osłona ma szerokość 24M (24 moduły), co odpowiada standardowym polom dla aparatury modułowej montowanej na szynie TH35.
• Czy osłona jest przystosowana do plombowania? Tak, konstrukcja osłony umożliwia założenie plomby, co zapobiega nieuprawnionemu demontażowi i zwiększa bezpieczeństwo.
• Do jakich rozdzielnic pasuje osłona 020350? Jest przeznaczona przede wszystkim do systemu rozdzielnic XL3 400, ale może być stosowana w innych rozdzielnicach modułowych zgodnych z wymiarami 24M (432 mm) na szynie TH35.
