Osłona do wprowadzenia przewodów do F3A, BP-FLP-1200-F3A | 293568 Eaton

Alternatywny kod produktu: BP-FLP-1200-F3A

Opis i Kluczowe Cechy

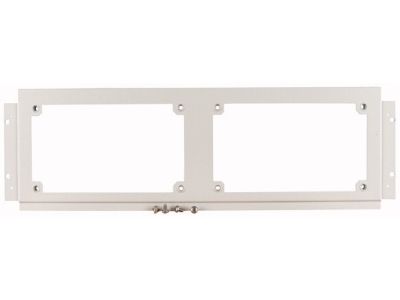

Płyta wlotowa/kołnierzowa do kabli BP-FLP-1200-F3A (nr kat. 293568) o szerokości 1200 mm przeznaczona jest do szczelnego wprowadzania przewodów do stojących rozdzielnic. Wykonana z blachy stalowej malowanej proszkowo w kolorze RAL 7035, o grubości 1 mm, zapewnia trwałość i estetykę. Montowana w górnym lub dolnym panelu szaf serii BP-TBP, umożliwia osiągnięcie stopnia ochrony do IP54. W zestawie znajduje się płyta oraz akcesoria montażowe.

• Szerokość 1200 mm: odpowiednia dla szerokich szaf rozdzielczych, pozwala na wygodne prowadzenie dużej liczby przewodów bez konieczności stosowania dodatkowych przepustów.
• Blacha stalowa o grubości 1 mm: gwarantuje sztywność konstrukcji i odporność na uszkodzenia mechaniczne podczas montażu i eksploatacji.
• Malowanie proszkowe RAL 7035: zapewnia jednolity, estetyczny wygląd kompatybilny z typowymi szafami sterowniczymi oraz ochronę przed korozją.
• Kompatybilność z szafami BP-TBP: dedykowana do paneli górnych/dolnych tych serii, co ułatwia szybki i pewny montaż bez dodatkowej obróbki.
• W zestawie akcesoria montażowe: skraca czas instalacji i eliminuje konieczność samodzielnego kompletowania elementów mocujących.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Stosowany w rozdzielnicach o stopniu ochrony do IP54 zapewnia szczelność według normy IEC/EN 60529 (sam stopień ochrony dotyczy całej rozdzielnicy, płyta jest elementem umożliwiającym jego osiągnięcie).

Zastosowanie

Płyta wlotowa BP-FLP-1200-F3A służy do profesjonalnego wprowadzania kabli do rozdzielnic stojących, szczególnie w instalacjach wymagających ochrony przed kurzem i wilgocią. Sprawdza się w następujących scenariuszach:

• W rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i komercyjnych, gdzie wymagany jest stopień ochrony IP54.
• Przy modernizacji istniejących szaf sterowniczych – umożliwia łatwą wymianę lub dodanie nowych przepustów kablowych bez ingerencji w konstrukcję.
• W systemach automatyki budynkowej i sterowania, gdzie konieczne jest prowadzenie wielu przewodów sterowniczych i zasilających.
• Jako element wyposażenia szaf serii BP-TBP, zapewniający spójność wizualną i techniczną całej rozdzielnicy.

Wskazówki Montażowe

Montaż płyty wlotowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Płytę należy mocować w górnym lub dolnym panelu szafy BP-TBP za pomocą dostarczonych akcesoriów, zgodnie z dokumentacją producenta. Przekrój prowadzonych przewodów dobrać do prądu obciążenia i warunków środowiskowych. Przed przystąpieniem do prac upewnić się, że wszystkie elementy rozdzielnicy są pozbawione napięcia.

FAQ

• Czy płyta jest gotowa do montażu? Tak, w zakres dostawy wchodzi płyta wlotowa oraz komplet akcesoriów montażowych. Nie wymaga dodatkowych elementów mocujących.
• Jaki stopień ochrony zapewnia ta płyta? Płyta została zaprojektowana do montażu w rozdzielnicach stojących, które mogą osiągnąć stopień ochrony do IP54. Sam produkt nie ma przypisanego IP – jego funkcją jest uszczelnienie miejsca wprowadzenia kabli, co pozwala zachować ochronę całej szafy.
• Z jakiego materiału jest wykonana płyta? Płyta wykonana jest z blachy stalowej o grubości 1 mm, malowanej proszkowo w kolorze RAL 7035 (szary). Zastosowana powłoka zapewnia odporność na korozję i uszkodzenia mechaniczne.
