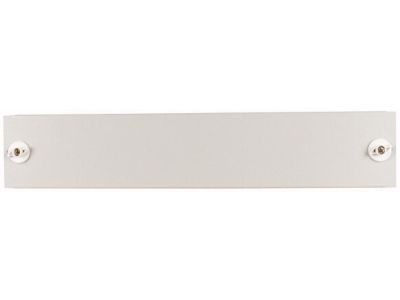

Osłona do rozdzielnic bez wycięć 600mm (S), BPZ-FP-600/100-BL Profi+ | 286682 Eaton

Opis i Kluczowe Cechy

Osłona do rozdzielnic BPZ-FP-600/100-BL z serii Profi+ to wysokiej klasy komponent systemowy zaprojektowany przez firmę EATON z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się szerokością znamionową wynoszącą 600 mm oraz wysokością 100 mm, co pozwala na precyzyjne maskowanie niewykorzystanych przestrzeni wewnątrz obudowy. Wykonanie z solidnej blachy stalowej malowanej proszkowo na kolor szary (RAL 7035) zapewnia nie tylko estetyczny wygląd, ale przede wszystkim wysoką odporność mechaniczną i trwałość w trudnych warunkach eksploatacyjnych.

• Konstrukcja bez wycięć: Pełna powierzchnia osłony (wersja BL - Blind) umożliwia dowolną obróbkę mechaniczną lub skuteczne zabezpieczenie sekcji rozdzielnicy przed dostępem osób niepowołanych.
• Kompatybilność systemowa: Element jest w pełni zintegrowany z systemem Profi+, co gwarantuje idealne dopasowanie do rozdzielnic natynkowych i podtynkowych o prądzie znamionowym do 630A.
• Ochrona IP: Prawidłowo zamontowana osłona przyczynia się do zachowania deklarowanego stopnia ochrony obudowy, chroniąc szyny zbiorcze i aparaturę przed dotykiem bezpośrednim.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Osłona BPZ-FP-600/100-BL spełnia wymagania normy IEC/EN 61439, co jest kluczowe dla prefabrykatorów rozdzielnic dbających o certyfikację gotowego wyrobu. Zastosowane materiały są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Osłona znajduje szerokie zastosowanie w nowoczesnym budownictwie komercyjnym oraz przemysłowym. Jest niezbędnym elementem w rozdzielnicach głównych i oddziałowych systemu Profi+ do 630A. Dzięki braku fabrycznych wycięć, inżynierowie i elektroinstalatorzy mogą wykorzystać ją jako:

• Maskownicę wolnych sekcji, w których nie przewidziano montażu aparatury modułowej.
• Podstawę pod montaż niestandardowych elementów sterowniczych, takich jak lampki sygnalizacyjne, przyciski czy mierniki tablicowe.
• Przegrodę wewnętrzną zwiększającą bezpieczeństwo obsługi rozdzielnicy.

Wskazówki Montażowe

Montaż osłony BPZ-FP-600/100-BL jest intuicyjny i szybki dzięki systemowym uchwytom mocującym. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Osłonę należy osadzić w dedykowanych profilach bocznych rozdzielnicy Profi+.
• Moment dokręcania: W przypadku stosowania śrub mocujących, zaleca się użycie narzędzi z kontrolowanym momentem obrotowym, aby uniknąć odkształcenia blachy i zapewnić stabilne połączenie wyrównawcze.
• Uziemienie: Należy upewnić się, że osłona posiada kontakt elektryczny z konstrukcją wsporczą rozdzielnicy w celu zapewnienia ciągłości ochrony przeciwporażeniowej.

FAQ

• Czy osłona pasuje do rozdzielnic innych producentów? Osłona jest dedykowana do systemu EATON Profi+ i jej pełna kompatybilność jest gwarantowana wyłącznie z obudowami z tej serii.
• Czy mogę samodzielnie wycinać otwory w tej osłonie? Tak, konstrukcja z blachy stalowej pozwala na wycinanie otworów pod nietypową aparaturę przy użyciu odpowiednich narzędzi do obróbki metalu (np. wycinaków hydraulicznych).
• Jaki jest kolor osłony? Standardowo produkt dostarczany jest w kolorze jasnoszarym (RAL 7035), co jest spójne z całą linią obudów EATON Profi+.
