Osłona do aparatury modułowej wysokość 150mm szerokość 600mm, zamykana na wkręty | 020900 Legrand

Opis i Kluczowe Cechy

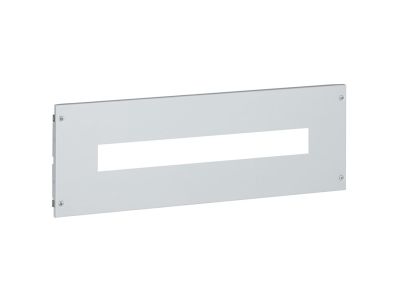

Osłona metalowa o symbolu 020900 została zaprojektowana do zabezpieczenia aparatury modułowej montowanej na szynie TH35. Wysokość 150 mm i szerokość 600 mm (24 moduły) pozwalają na osłonięcie zestawu modułów w standardowych rozdzielnicach. Zamykanie na wkręty samoblokujące gwarantuje trwałe i pewne zamknięcie, uniemożliwiając przypadkowy dostęp do elementów wewnętrznych.

• Wysokość 150 mm: zapewnia optymalne przykrycie aparatów modułowych oraz pozostawia przestrzeń dla prowadzenia przewodów wewnątrz rozdzielnicy.
• Szerokość 600 mm (24 moduły): pomieści do 24 modułów aparatury, co odpowiada standardowym szerokościom rozdzielnic.
• Zamykanie na wkręty samoblokujące: eliminuje ryzyko przypadkowego otwarcia podczas eksploatacji – wymaga świadomego użycia narzędzia do demontażu.
• Konstrukcja metalowa: gwarantuje wytrzymałość mechaniczną oraz odporność na uszkodzenia w warunkach przemysłowych i domowych.
• Dedykowana do aparatów modułowych: uniwersalne dopasowanie do większości aparatów montowanych na szynie TH35 (styczników, wyłączników nadprądowych, przycisków itp.).

Zgodność z Normami

Osłona spełnia wymagania europejskich norm bezpieczeństwa dla wyposażenia rozdzielnic. Produkt posiada certyfikat CE. Szczegółowe informacje o zgodności z normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Osłona stosowana jest w rozdzielnicach elektrycznych do zabezpieczenia aparatury modułowej przed przypadkowym dotykiem, kurzem i uszkodzeniami mechanicznymi.

• W rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych oraz biurowych.
• Do osłony styczników, wyłączników nadprądowych, przycisków, sygnalizatorów i innych aparatów modułowych.
• W automatyce budynkowej (BMS) – ochrona sterowników, zasilaczy i przekaźników.
• W instalacjach przemysłowych, gdzie wymagana jest dodatkowa ochrona przed mechanicznymi uderzeniami.

Wskazówki Montażowe

Montaż osłony powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Osłonę montuje się nad aparatami modułowymi na szynie TH35 (DIN). Wkręty samoblokujące należy dokręcić ręcznie z momentem zgodnym z zaleceniami producenta (szczegóły w instrukcji montażu). Nieużywane moduły należy zakryć zaślepkami. Przewody powinny być prowadzone w taki sposób, aby nie utrudniać zamykania osłony.

FAQ

• Czy osłona jest wyposażona w zamek? Nie, osłona zamykana jest na wkręty samoblokujące. Zapewniają one bezpieczne zamknięcie, ale nie stanowią zamka patentowego. W razie potrzeby można zastosować plomby kontrolne.
• Jaki jest stopień ochrony IP osłony? Producent nie podaje konkretnej wartości IP. W standardowym montażu wewnątrz rozdzielnicy osłona zapewnia ochronę przed dotykiem (IP2X wg ogólnych zasad dla obudów metalowych). Dla wymagających aplikacji należy sprawdzić dokumentację techniczną.
• Z jakiego materiału wykonana jest osłona? Osłona ma konstrukcję metalową (typ: stal lub blacha lakierowana). Dokładny skład materiału znajduje się w karcie katalogowej producenta dołączonej do produktu.
