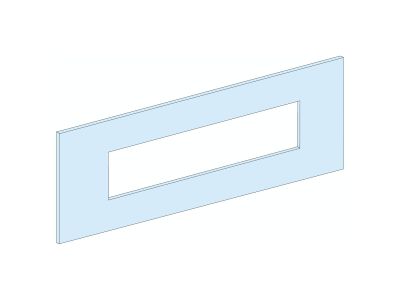

Osłona czołowa metalowa z wycięciem 600x250mm, PrismaSet | LVS03243 Schneider Electric

Opis i Kluczowe Cechy

Osłona czołowa metalowa o numerze katalogowym LVS03243 to zaawansowany element systemowy z serii PrismaSeT, zaprojektowany przez renomowanego producenta Schneider Electric. Produkt ten został stworzony z myślą o profesjonalnych rozdzielnicach niskiego napięcia, gdzie kluczowe jest zapewnienie bezpieczeństwa obsługi oraz estetyki wykończenia. Płyta posiada precyzyjne wycięcie dedykowane do pionowego montażu aparatów modułowych i kompaktowych, takich jak wyłączniki ComPact NSX 100...250 oraz EasyPacT CVS 100...250.

• Wysoka jakość wykonania: Osłona została wykonana z wytrzymałej stali, co gwarantuje sztywność konstrukcji i odporność na uszkodzenia mechaniczne.
• Estetyka i trwałość: Powierzchnia jest malowana proszkowo na kolor biały (RAL 9003), co zapewnia doskonałą ochronę antykorozyjną oraz spójność wizualną z innymi elementami systemu PrismaSeT.
• Wymiary systemowe: Wysokość wynosząca 250 mm oraz szerokość 500 mm (dedykowana do pól o szerokości 600 mm) pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Ekologia Green Premium: Produkt posiada certyfikat Green Premium, co potwierdza niską emisję CO2 oraz pełną zgodność z dyrektywami środowiskowymi.

Zgodność z Normami

Produkt LVS03243 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskiego napięcia. Jest w pełni kompatybilny z systemami PrismaSeT G oraz PrismaSeT P (W600 i W650), co zapewnia zachowanie ciągłości ochrony IP oraz integralności mechanicznej całej obudowy. Wykorzystanie oryginalnych osłon Schneider Electric jest kluczowe dla zachowania certyfikacji pełnej rozdzielnicy zgodnie z normą IEC 61439-1 & 2.

Zastosowanie

Płyta czołowa znajduje zastosowanie w nowoczesnych instalacjach elektroenergetycznych w budownictwie komercyjnym i przemysłowym. Jest niezbędnym elementem przy budowie rozdzielnic głównych i oddziałowych, w których wykorzystuje się aparaturę zabezpieczającą ComPact NSX oraz EasyPacT CVS w zakresie prądowym od 100 do 250 A. Dzięki pionowej orientacji montażu, osłona pozwala na przejrzyste rozmieszczenie aparatów, ułatwiając ich późniejszą eksploatację i serwisowanie przez wykwalifikowany personel techniczny.

Wskazówki Montażowe

Montaż osłony LVS03243 jest intuicyjny i szybki dzięki systemowym rozwiązaniom PrismaSeT. Poniżej znajdują się kluczowe wskazówki dla instalatorów:

• Pozycjonowanie: Przed montażem należy upewnić się, że aparaty ComPact NSX lub EasyPacT CVS są poprawnie osadzone na szynach lub płytach montażowych w pozycji pionowej.
• Mocowanie: Osłonę należy zamontować przy użyciu dedykowanych wkrętów lub zatrzasków systemowych, co zapewnia odpowiedni styk z konstrukcją wsporczą i ciągłość obwodu ochronnego.
• Dopasowanie: Wycięcie w płycie jest precyzyjnie skalibrowane pod dźwignie i panele przednie aparatów, co eliminuje konieczność dodatkowej obróbki mechanicznej na obiekcie.

FAQ

• Czy osłona pasuje do rozdzielnic innych producentów? Osłona LVS03243 jest elementem dedykowanym do systemu PrismaSeT (G oraz P) i jej pełna funkcjonalność oraz dopasowanie są gwarantowane wyłącznie w ramach rozwiązań Schneider Electric.
• Jaki jest kolor osłony? Produkt jest wykończony w standardowym dla serii PrismaSeT kolorze białym RAL 9003.
• Czy osłona zawiera elementy montażowe w zestawie? Tak, osłona jest przygotowana do bezpośredniego montażu w kompatybilnych obudowach systemu PrismaSeT.
• Co oznacza etykieta Green Premium? To zobowiązanie Schneider Electric do dostarczania produktów o najwyższej ekologiczności, zapewniających przejrzystość w zakresie wpływu na środowisko i zgodność z przepisami RoHS i REACH.
