Osłona aparatów modułowych do rodzielnic XL3S 16M, wysokość 150mm | 338251 Legrand

Opis i Kluczowe Cechy

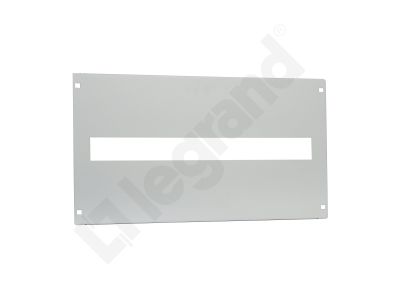

Osłona aparatów modułowych o symbolu 338251 przeznaczona do rozdzielnic serii XL3S 16M o wysokości 150 mm. Produkt służy do zabudowy aparatów modułowych, a także urządzeń Vistop, DPX3 160/250 oraz DPX-IS 250 montowanych na wsporniku TH 35. Dzięki wysokości 150 mm osłona idealnie pasuje do standardowych obudów 16-modułowych, zapewniając estetyczne wykończenie oraz ochronę przed przypadkowym dostępem do elementów pod napięciem. Montaż możliwy za pomocą wkrętów standardowych, wkrętów 1 obrotu lub opcjonalnych zatrzasków (zamawiane oddzielnie).

• Przeznaczenie do rozdzielnic XL3S 16M: Gwarantuje kompatybilność z dedykowanymi obudowami, co upraszcza planowanie i montaż instalacji.
• Wysokość 150 mm: Dopasowana do standardowych obudów 16-modułowych, umożliwia zachowanie jednolitej linii zabudowy.
• Kompatybilność z szeroką gamą aparatów: Obsługuje aparaty modułowe, Vistop, DPX3 160/250 oraz DPX-IS 250, co zwiększa uniwersalność zastosowania.
• Elastyczność montażu: Możliwość mocowania za pomocą wkrętów standardowych, wkrętów 1 obrotu lub opcjonalnych zatrzasków (zamawiane oddzielnie), co pozwala dostosować sposób instalacji do preferencji wykonawcy.
• Ochrona i estetyka: Skutecznie zabezpiecza aparaty przed uszkodzeniami mechanicznymi oraz przypadkowym kontaktem, jednocześnie nadając rozdzielnicy schludny wygląd.

Zgodność z Normami

Osłona została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Produkt dedykowany jest do montażu w rozdzielnicach spełniających standardy DIN.

Zastosowanie

Osłona aparatów modułowych znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest estetyczna i bezpieczna zabudowa sprzętu łączeniowego i sterowniczego. Sprawdza się szczególnie w systemach automatyki budynkowej oraz przemysłowych rozdzielnicach elektrycznych.

• Zabudowa wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach XL3S 16M.
• Montaż aparatów Vistop oraz wyłączników DPX3 160/250 i DPX-IS 250 w jednej, uporządkowanej osłonie.
• Wykorzystanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Tworzenie uporządkowanych ciągów aparatów modułowych w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż osłony powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Osłonę montuje się na szynie TH 35 (DIN) lub bezpośrednio w obudowie XL3S 16M. Do mocowania stosować wkręty standardowe, wkręty 1 obrotu lub opcjonalne zatrzaski. Moment dokręcania – zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego instalowanych aparatów. Nie przekraczać dopuszczalnych parametrów mechanicznych i temperaturowych podanych w karcie katalogowej rozdzielnicy.

FAQ

• Czy osłona nadaje się do montażu w innych obudowach niż XL3S 16M? Osłona została zaprojektowana specjalnie do rozdzielnic XL3S 16M. W innych obudowach może wymagać sprawdzenia wymiarów oraz punktów mocowania. Zalecamy stosowanie wyłącznie zgodnie z przeznaczeniem producenta.
• Jakie akcesoria do mocowania są w zestawie? Osłona dostarczana jest bez elementów mocujących. Wkręty standardowe, wkręty 1 obrotu oraz zatrzaski należy zamawiać oddzielnie, zgodnie z wybraną metodą montażu.
• Czy osłona zapewnia stopień ochrony IP? Osłona sama w sobie nie posiada deklarowanego stopnia ochrony IP. Jest elementem wyposażenia rozdzielnicy, której szczelność (IP) określona jest dla całej obudowy. Montaż osłony nie pogarsza parametrów ochronnych rozdzielnicy.
