Osłona 1xLBS i 14 mod. (550x300) CP 2.2-2 S1 M | 001101722 Eti

Alternatywny kod produktu: CP 2.2-2 S1 M

Opis i Kluczowe Cechy

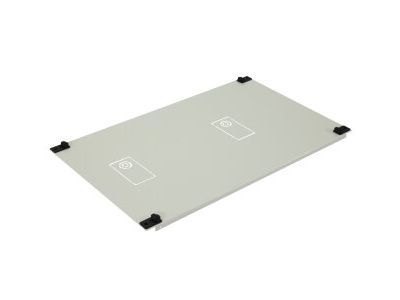

Osłona o symbolu 001101722 (oznaczenie CP 2.2-2 S1 M) to element obudowy przeznaczony do zabudowy w rozdzielnicach elektrycznych. Zapewnia dedykowane miejsce na 1 licznik bezpośredni (LBS) oraz 14 modułów aparatury modułowej. Wymiary zewnętrzne 550 x 300 mm pozwalają na ergonomiczne rozmieszczenie komponentów w standardowej szafie.

• Miejsce na 1 licznik bezpośredni (LBS): umożliwia łatwe zainstalowanie licznika energii bez konieczności stosowania dodatkowych adapterów, co przyspiesza montaż i zachowuje porządek w rozdzielnicy.
• 14 modułów aparatury modułowej: oferuje wystarczającą przestrzeń do zabudowy bezpieczników, wyłączników nadprądowych, styczników i innych urządzeń w standardzie 18 mm na moduł.
• Wymiary 550 x 300 mm: dopasowane do typowych szaf rozdzielczych, umożliwiają logiczny podział stref licznikowej i aparatury.
• Oznaczenie CP 2.2-2 S1 M: systemowy typ obudowy zapewniający spójność wizualną i mechaniczną w rozbudowanych instalacjach.
• Konstrukcja osłony: wykonana z materiałów odpornych na obciążenia mechaniczne, gwarantuje trwałość w warunkach stacjonarnych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami europejskich norm dla obudów rozdzielnic (seria EN 62208) oraz posiada oznaczenie CE. Dokładne specyfikacje normatywne dostępne są u producenta.

Zastosowanie

Osłona dedykowana jest do instalacji w budynkach mieszkalnych, usługowych i lekkiego przemysłu, gdzie wymagane jest bezpieczne oddzielenie strefy licznikowej od strefy aparatury.

• Rozdzielnice główne w budynkach jednorodzinnych – oddzielenie licznika energii od zabezpieczeń przedlicznikowych i odbiorów.
• Rozdzielnice w obiektach biurowych i małych usługowych – kompaktowa zabudowa z zachowaniem czytelnego podziału funkcjonalnego.
• Modernizacje istniejących rozdzielnic – wymiana starych obudów na nowe, dostosowane do wymogów operatora sieci dystrybucyjnej (licznik bezpośredni).
• Systemy rozdzielcze z modułową aparaturą łączeniową i sygnalizacyjną – uniwersalne pole montażowe dla 14 modułów.

Wskazówki Montażowe

Montaż osłony powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w szafie. Osłonę mocować w rozdzielnicy przy użyciu odpowiednich elementów montażowych (w zestawie lub zgodnie z instrukcją producenta). Przewody należy prowadzić w dedykowanych trasach kablowych, zachowując odstępy izolacyjne. Dokręcanie śrub – z momentem podanym w dokumentacji technicznej. Przekroje przewodów dobierać zgodnie z obciążalnością prądową zabezpieczeń.

FAQ

• Jakie są wymiary osłony? Wymiary zewnętrzne wynoszą 550 mm x 300 mm (szer. x wys.). Pozwalają na zabudowę jednego licznika bezpośredniego oraz 14 modułów aparatury w standardowym rastrze 18 mm.
• Ile modułów aparatury mogę zamontować? Osłona przewidziana jest na 14 modułów (każdy o szerokości 18 mm) w rzędzie pionowym lub poziomym w zależności od konfiguracji szafy.
• Do jakiego typu liczników jest przeznaczona? Oznaczenie 1xLBS oznacza miejsce na jeden licznik bezpośredni (ang. direct meter) – typowy w instalacjach jednofazowych lub trójfazowych w standardzie montażowym zgodnym z wymaganiami OSD.
