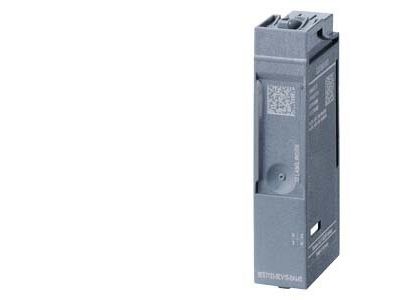

Osłona 15mm, SIMATIC ET 200SP (opak 5szt) | 6ES7133-6CV15-1AM0 Siemens

Alternatywny kod produktu: 6ES71336CV151AM0

Opis i Kluczowe Cechy

Osłona o wysokości 15 mm przeznaczona do systemu SIMATIC ET 200SP (Siemens). Numer katalogowy: 6ES7133-6CV15-1AM0. Opakowanie zawiera 5 sztuk, co pozwala na ekonomiczne zabezpieczenie kilku zestawów modułów. Osłona montowana jest na szynie obok modułów interfejsu, wejść/wyjść oraz terminatora, tworząc spójną i bezpieczną konstrukcję mechaniczną.

• Wysokość 15 mm: idealne dopasowanie do szerokości modułów ET 200SP – osłona wypełnia przestrzeń po ostatnim module, zapobiegając przypadkowemu kontaktowi z elementami pod napięciem.
• Opakowanie 5 sztuk: wygodne i oszczędne rozwiązanie przy budowie wielu węzłów rozproszonych, ogranicza potrzebę częstego zamawiania pojedynczych elementów.
• Przeznaczenie do SIMATIC ET 200SP: gwarantowana kompatybilność z modułami interfejsu, modułami wejść/wyjść (do 64 sztuk) oraz modułem terminatora – osłona stanowi uzupełnienie zestawu.
• Montaż na standardowej szynie montażowej (TH35): szybka instalacja bez użycia narzędzi, zgodna z mechaniką systemu ET 200SP.
• Funkcja ochronna: zabezpiecza moduły przed uszkodzeniami mechanicznymi i pyłem, a także uniemożliwia przypadkowe dotknięcie szyny prądowej podczas prac serwisowych.

Zgodność z Normami

Osłona jest elementem systemu SIMATIC ET 200SP, który spełnia odpowiednie normy europejskie dotyczące rozproszonych systemów automatyki przemysłowej oraz posiada certyfikację CE. Sam produkt nie podlega odrębnym normom wyrobów elektrycznych, gdyż pełni wyłącznie funkcję mechaniczną.

Zastosowanie

Osłona służy do zabezpieczania i estetycznego wykończenia zestawów modułów SIMATIC ET 200SP w rozproszonych systemach wejść/wyjść. Stosowana jest w szafach sterowniczych, rozdzielnicach i puszkach przyłączeniowych.

• Zakończenie linii modułów – osłona umieszczana po ostatnim module (np. po terminatorze) chroni przed przypadkowym dotknięciem szyny.
• Wypełnienie pustych przestrzeni w szynie montażowej – gdy nie wszystkie pozycje są zajęte przez moduły, osłona zapewnia ciągłość mechaniczną i estetykę.
• Oznaczenie granicy zestawu – ułatwia identyfikację fizycznego końca grupy modułów w złożonych instalacjach.
• Zabezpieczenie w strefach serwisowych – montaż osłon przy wejściach do szaf, gdzie istnieje ryzyko nieumyślnego kontaktu z elementami pod napięciem.

Wskazówki Montażowe

Montaż i demontaż osłony powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego systemu ET 200SP. Osłonę montuje się na szynie TH35 poprzez zatrzaśnięcie w odpowiedniej pozycji – nie wymaga dokręcania. Upewnij się, że osłona jest całkowicie osadzona i nie blokuje dostępu do sąsiednich modułów. W przypadku braku modułu terminatora na końcu zestawu, osłona może pełnić funkcję zamykającą, ale nie zastępuje elektrycznej funkcji terminatora.

FAQ

• Czy osłona pasuje do wszystkich modułów SIMATIC ET 200SP? Tak, wysokość 15 mm odpowiada standardowej szerokości modułów ET 200SP, a sposób mocowania na szynie TH35 jest uniwersalny dla całej rodziny.
• Czy osłona ma funkcję podświetlenia lub sygnalizacji? Nie, osłona jest wyłącznie elementem mechanicznym – nie zawiera elementów elektrycznych ani optycznych. Pełni funkcję ochronną i estetyczną.
• Jaką liczbę osłon należy zastosować w typowym zestawie ET 200SP? Jedną osłonę montuje się na końcu zestawu, za ostatnim modułem (np. za terminator lub za ostatnim modułem I/O). Opakowanie 5 sztuk wystarcza na pięć osobnych zestawów lub do wypełnienia kilku pustych pozycji w jednej szynie.
