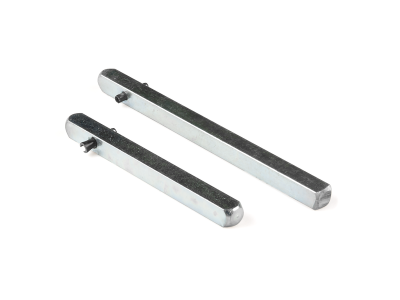

Ośka napędu L=60, z ryglem | RSI160-1919\R01 Spamel

Opis i Kluczowe Cechy

Ośka napędu o długości 60 mm z ryglem (symbol RSI160-1919\R01) to element mechaniczny przeznaczony do współpracy z aparaturą modułową – stycznikami, wyłącznikami i przełącznikami. Dzięki precyzyjnie wykonanej długości 60 mm umożliwia łatwy montaż w standardowych rozstawieniach, natomiast wbudowany rygel zapewnia bezpieczne mechaniczne blokowanie napędu w żądanej pozycji. Konstrukcja osi została zaprojektowana z myślą o trwałości i niezawodności w warunkach przemysłowych.

• Długość 60 mm: pasuje do typowych rozstawień aparatury modułowej, co ułatwia instalację i wymianę.
• Rygel mechaniczny: umożliwia pewne zablokowanie osi w pozycji wybranej – kluczowe przy konserwacji lub gdy wymagane jest odcięcie napędu.
• Solidne wykonanie: materiał o podwyższonej wytrzymałości mechanicznej zapewnia długą żywotność w cyklach pracy.
• Standardowa średnica współpracująca: dedykowana do większości styczników i przełączników z wejściem na ośkę napędu.
• Szybki montaż: prosta konstrukcja ułatwia instalację bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami przemysłowymi dla elementów mechanicznych aparatury modułowej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i zgodności. W przypadku stosowania w układach łączeniowych należy uwzględnić normy dotyczące całego zestawu (np. EN 60947 dla styczników).

Zastosowanie

Ośka napędu z ryglem znajduje zastosowanie wszędzie tam, gdzie konieczne jest mechaniczne wypinanie, blokowanie lub ręczne sterowanie stycznikami i wyłącznikami. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Blokowanie stycznika w stanie odłączonym podczas prac serwisowych – zapewnia bezpieczeństwo obsługi.
• Ręczne przełączanie obwodów w układach awaryjnych (bypass) – bez konieczności załączania napięcia sterującego.
• Wypinanie wyłączników nadmiarowych lub różnicowoprądowych w celu odcięcia zasilania – rygel gwarantuje trwałe utrzymanie pozycji.
• Automatyka budynkowa – mechaniczne blokowanie sekcji sterowniczych w szafach rozdzielczych.

Wskazówki Montażowe

Montaż osi napędu oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP i po bezwzględnym odłączeniu napięcia zasilania. Należy sprawdzić kompatybilność mechaniczną osi z danym urządzeniem – średnica i kształt gniazda muszą odpowiadać specyfikacji producenta stycznika/wyłącznika. Podczas montażu nie stosować nadmiernej siły, aby nie uszkodzić elementów. Rygel powinien blokować się w sposób wyraźnie wyczuwalny. Wszelkie czynności wykonuj zgodnie z dokumentacją techniczną urządzenia nadrzędnego.

FAQ

• Czy ośka nadaje się do wszystkich styczników modułowych? Ośka jest przeznaczona do współpracy z wybranymi modelami – przed zakupem należy zweryfikować zgodność wymiarową (długość 60 mm oraz średnica otworu) z danym urządzeniem.
• Czy rygel jest samozatrzaskowy? Rygel mechaniczny umożliwia ręczne zablokowanie osi w jednej z dwóch pozycji (wysuniętej/wciśniętej). Nie posiada samoczynnego zatrzasku – wymaga świadomego działania operatora.
• Jaki jest stopień ochrony IP osi? Ośka napędu jest elementem mechanicznym – nie podlega klasyfikacji IP. Jej stopień ochrony zależy od obudowy rozdzielnicy, w której jest zamontowana. W warunkach normalnych (szafa sucha, IP20) produkt pracuje bezawaryjnie.
