Ośka napędu L=100, z ryglem | RSI160-1919\R02 Spamel

Opis i Kluczowe Cechy

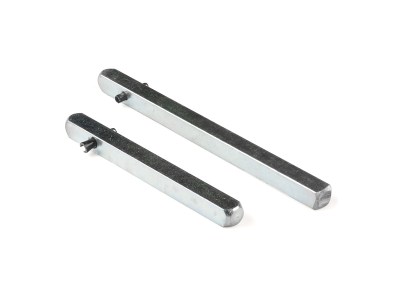

Ośka napędu o długości L=100 mm, wyposażona w rygiel, przeznaczona do zastosowań w aparaturze modułowej. Symbol katalogowy RSI160-1919\R02. Element służy do mechanicznego sprzęgnięcia lub przedłużenia napędu w wyłącznikach, przełącznikach i stycznikach, umożliwiając montaż w większej odległości od mechanizmu głównego.

• Długość L=100 mm: Pozwala na elastyczne rozmieszczenie elementów sterujących w rozdzielnicy, bez konieczności zmiany pozycji aparatu.
• Rygiel (blokada mechaniczna): Zapewnia pewne i stabilne połączenie oraz zabezpiecza przed przypadkowym rozłączeniem podczas pracy.
• Kompatybilność z aparaturą modułową: Pasuje do standardowych mechanizmów napędowych stosowanych w rozdzielnicach – ułatwia integrację z istniejącą instalacją.
• Solidne wykonanie: Przeznaczona do pracy w warunkach wewnątrz rozdzielnic, gwarantuje długotrwałą i niezawodną pracę mechaniczną.
• Łatwy montaż: Prosta konstrukcja umożliwia szybkie i bezproblemowe zamontowanie w układzie napędu.

Zgodność z Normami

Ośka napędu została zaprojektowana zgodnie z ogólnymi wymogami europejskimi dla akcesoriów aparatury modułowej. Posiada oznaczenie CE, co potwierdza jej zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach budynkowych wykonanych według standardów DIN.

Zastosowanie

Ośka napędu z ryglem znajduje zastosowanie wszędzie tam, gdzie konieczne jest mechaniczne połączenie lub przedłużenie napędu w rozdzielnicach elektrycznych. Sprawdza się w instalacjach automatyki budynkowej i przemysłowej.

• Przedłużenie napędu w wyłącznikach głównych i odłącznikach izolacyjnych.
• Mechaniczne łączenie blokad w stycznikach i przełącznikach sieciowych.
• Realizacja zdalnego sterowania (np. za pomocą wyzwalaczy wzrostowych) w systemach rozdzielczych.
• Zastosowanie w szafach sterowniczych, gdzie wymagana jest precyzyjna synchronizacja napędów.

Wskazówki Montażowe

Montaż ośki napędu może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć je przed przypadkowym załączeniem. Ośkę montuje się zgodnie z dokumentacją techniczną producenta – zachowując odpowiedni moment dokręcania oraz dobierając przekrój przewodów (jeśli dotyczy) do obciążenia prądowego. W przypadku użycia w rozdzielnicy zalecany jest montaż na szynie TH35 (DIN) zgodnie z przeznaczeniem aparatu.

FAQ

• Czy ośka nadaje się do każdego rodzaju aparatu modułowego? Ośka napędu L=100 z ryglem jest uniwersalna dla większości standardowych mechanizmów napędowych stosowanych w wyłącznikach, przełącznikach i stycznikach. Kompatybilność należy jednak zawsze zweryfikować z dokumentacją konkretnego urządzenia.
• Jaki jest materiał wykonania ośki? Producent nie podaje szczegółowych informacji o materiale w karcie katalogowej. W celu uzyskania dokładnych specyfikacji prosimy o kontakt z naszym działem technicznym.
• Czy do montażu wymagane jest specjalne narzędzie? Montaż ośki nie wymaga specjalistycznych narzędzi. Wystarczy standardowy zestaw kluczy imbusowych lub nasadowych zgodnie z zaleceniami producenta aparatu.
