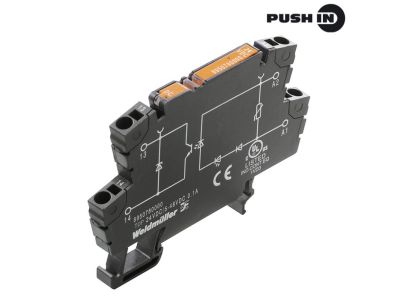

Optoizolator TOP 24VDC/24VDC 4A | 1254880000 Weidmuller

Opis i Kluczowe Cechy

Optoizolator (przekaźnik solid‑state) TERMOPTO o symbolu 1254880000 przeznaczony jest do separacji potencjałów i adaptacji sygnałów w aplikacjach przemysłowych. Charakteryzuje się napięciem wejściowym 24 V DC, napięciem wyjściowym 24 V DC oraz prądem znamionowym 4 A. Kompaktowa budowa w formacie rzędowych listew zaciskowych oszczędza miejsce na szynie nośnej, a opcja wtykowego połączenia poprzecznego upraszcza okablowanie. Zintegrowany obwód ochronny zapewnia bezpieczeństwo przy obciążeniach rezystancyjnych oraz lekkich obciążeniach indukcyjnych i pojemnościowych.

• Napięcie wejściowe 24 V DC: Kompatybilność z typowymi układami sterowania PLC i przekaźnikami – łatwa integracja w istniejących systemach.
• Napięcie wyjściowe 24 V DC: Bezpośrednie dopasowanie do napięcia sterowanych odbiorników, eliminacja potrzeby dodatkowej konwersji.
• Prąd znamionowy 4 A: Wystarczający do zasilania przekaźników pomocniczych, małych zaworów i sygnalizacji bez ryzyka przeciążenia.
• Zintegrowany obwód ochronny: Chroni przed przepięciami przy obciążeniach rezystancyjnych i lekkich indukcyjnych/pojemnościowych, zwiększając trwałość układu.
• Kompaktowa budowa w formacie listwy zaciskowej: Oszczędność miejsca w szafie sterowniczej oraz możliwość wtykowego połączenia poprzecznego, co skraca czas montażu.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i jest oznakowany znakiem CE. Zaprojektowany zgodnie z powszechnie uznanymi normami branżowymi dla przekaźników półprzewodnikowych stosowanych w automatyce przemysłowej.

Zastosowanie

Optoizolator znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna oraz adaptacja sygnałów sterujących. Szczególnie polecany do:

• Separacji sygnałów między sterownikiem PLC a odbiornikami wykonawczymi (styczniki, siłowniki).
• Adaptacji napięcia DC/DC bez wzmocnienia – idealny do przesyłania sygnałów 24 V DC między różnymi szafami sterowniczymi.
• Ochrony układów sterowania przed przepięciami i zakłóceniami w obwodach z lekkimi obciążeniami indukcyjnymi.
• Zastosowań w automatyce budynkowej i maszynowej, gdzie wymagana jest kompaktowa budowa i łatwa rozbudowa dzięki wtykowym połączeniom poprzecznym.

Wskazówki Montażowe

Montaż optoizolatora może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Momenty dokręcania śrub oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 4 A. Należy zapewnić odpowiednią wentylację – stopień ochrony modułu jest typowy dla aparatury rozdzielnicowej (IP20), ale bez osłony nie jest odporny na wilgoć i kurz.

FAQ

• Czy optoizolator posiada diodę sygnalizacyjną LED? W dostarczonej dokumentacji nie podano informacji o diodzie sygnalizacyjnej. Aby potwierdzić obecność wskaźnika, zalecamy sprawdzenie fizycznego produktu lub karty katalogowej producenta.
• Jaki jest stopień ochrony modułu? W danych wejściowych brak konkretnego stopnia IP. Standardowo dla tego typu aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 – ochrona przed dotykiem palcem, ale nie przed wilgocią.
• Czy mogę nim sterować obciążenia czysto indukcyjne, np. zawory elektromagnetyczne? Zintegrowany obwód ochronny jest przewidziany dla obciążeń rezystancyjnych i lekkich indukcyjnych/pojemnościowych. W przypadku obciążeń czysto indukcyjnych (zawory, lampy jarzeniowe) należy odpowiednio dobrać moduł lub zastosować dodatkowe zabezpieczenie (tłumik przepięć).
