Oprzewodowanie rozrusznika PKZM0+DILM7-15, PKZM0-XRM12 PKZ | 283185 Eaton

Opis i Kluczowe Cechy

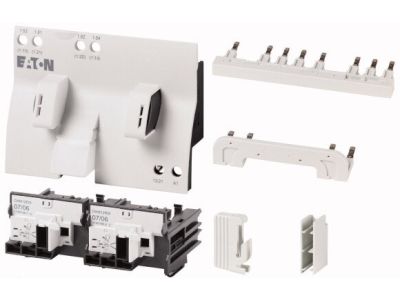

Zestaw okablowania Eaton PKZM0-XRM12 (numer katalogowy 283185) to profesjonalne rozwiązanie systemowe zaprojektowane w celu optymalizacji budowy układów rozruchowych nawrotnych. Produkt ten umożliwia szybkie i bezbłędne połączenie elektryczne pomiędzy wyłącznikiem silnikowym serii PKZM0 a dwoma stycznikami mocy z serii DILM (od DILM7 do DILM12). Dzięki precyzyjnie wyprofilowanym mostkom łączącym, inżynierowie i monterzy mogą wyeliminować czasochłonne przygotowywanie przewodów typu linka, co znacząco redukuje ryzyko wystąpienia błędów montażowych oraz poprawia estetykę wnętrza szafy sterowniczej.

• Kompatybilność z aparatami: PKZM0 oraz stycznikami DILM7, DILM9, DILM12.
• Typ układu: Przeznaczony do tworzenia kompletnych zestawów nawrotnych (lewo-prawo).
• Trwałość: Wykonanie z wysokiej jakości materiałów przewodzących zapewnia niską rezystancję zestyku i minimalne straty cieplne.
• Bezpieczeństwo: Sztywna konstrukcja mostków gwarantuje stabilność mechaniczną połączenia nawet w warunkach występowania drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi obowiązującymi w elektrotechnice. Jako element systemu xStart firmy Eaton, zestaw PKZM0-XRM12 spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do pracy w ciężkich warunkach przemysłowych. Posiada on certyfikację CE oraz jest zgodny z dyrektywą RoHS, co gwarantuje bezpieczeństwo użytkowania oraz dbałość o standardy ekologiczne w procesie produkcji.

Zastosowanie

Głównym obszarem zastosowania zestawu okablowania PKZM0-XRM12 są systemy automatyki przemysłowej, w których zachodzi potrzeba sterowania kierunkiem obrotów silników asynchronicznych trójfazowych. Idealnie sprawdza się w:

• Układach napędowych przenośników taśmowych wymagających rewersu.
• Systemach sterowania bramami i roletami przemysłowymi.
• Wentylatorach i pompach pracujących w układach nawrotnych.
• Prefabrykacji rozdzielnic sterowniczych, gdzie kluczowa jest miniaturyzacja i szybkość montażu.

Wskazówki Montażowe

Montaż zestawu PKZM0-XRM12 jest intuicyjny, jednak wymaga zachowania odpowiednich procedur technicznych. Przed przystąpieniem do prac należy upewnić się, że aparatura (PKZM0 oraz styczniki DILM) jest zamontowana na standardowej szynie DIN (TS35) w odpowiednich odstępach. Mostki należy wsunąć w zaciski śrubowe aparatów, dbając o ich pełne osadzenie. Kluczowym aspektem jest zastosowanie odpowiedniego momentu dokręcania śrub zaciskowych, zgodnie ze specyfikacją techniczną styczników i wyłącznika silnikowego, co zapobiega przegrzewaniu się punktów styku. Po montażu zaleca się weryfikację ciągłości połączeń oraz sprawdzenie blokady mechanicznej między stycznikami.

FAQ

1. Czy zestaw pasuje do styczników DILM15?
Zestaw jest dedykowany głównie do jednostek DILM7, DILM9 oraz DILM12. W przypadku DILM15 należy zweryfikować wymiary gabarytowe zacisków, jednak standardowo zaleca się stosowanie z wymienionymi seriami w celu zachowania pełnej kompatybilności systemu xStart.

2. Czy zestaw zawiera blokadę mechaniczną?
Produkt PKZM0-XRM12 to zestaw okablowania (mostków elektrycznych). Blokady mechaniczne oraz styki pomocnicze są dostępne jako osobne akcesoria montażowe.

3. Czy można stosować ten zestaw przy montażu na płytę montażową bez szyny DIN?
Tak, o ile zachowany zostanie osiowy rozstaw aparatów zgodny ze standardem montażu na szynie, co pozwoli na poprawne osadzenie sztywnych mostków w zaciskach.
