Oprawa lampki do żarówki BA9S24V | ST22-1417\R01 Spamel

Opis i Kluczowe Cechy

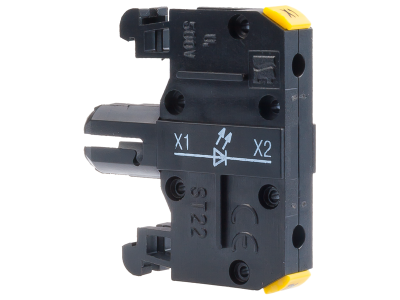

Oprawka lampki do żarówki z trzonkiem BA9S o napięciu znamionowym 24 V, oznaczona symbolem ST22-1417\R01. Przeznaczona do montażu w szafach sterowniczych, rozdzielnicach i urządzeniach automatyki – umożliwia szybką wymianę żarówki i zapewnia niezawodną sygnalizację optyczną w obwodach niskiego napięcia.

• Trzonek BA9S: uniwersalne gniazdo do żarówek sygnalizacyjnych i kontrolnych o średnicy 9 mm – łatwa dostępność zamienników.
• Napięcie znamionowe 24 V (AC/DC): bezpieczna praca w obwodach niskiego napięcia, stosowanych w automatyce przemysłowej i instalacjach bezpieczeństwa.
• Kompaktowa konstrukcja do montażu w obudowach: oszczędność miejsca w szafie sterowniczej – idealna do paneli operatorskich i pulpitu.
• Styki wykonane z materiałów odpornych na korozję: trwałe połączenie elektryczne nawet w środowisku o podwyższonej wilgotności (w obrębie klasy ochronności obudowy).

Zgodność z Normami

Oprawka lampki ST22-1417\R01 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczona do stosowania w instalacjach niskonapięciowych zgodnych z wymaganiami bezpieczeństwa.

Zastosowanie

Dzięki uniwersalnemu trzonkowi BA9S i niskiemu napięciu 24 V oprawka znajduje zastosowanie w wielu układach sygnalizacji i oświetlenia lokalnego:

• Sygnalizacja stanu pracy urządzeń w szafach sterowniczych (np. załączone/wyłączone, awaria).
• Oświetlenie lokalne wnętrza rozdzielnic i pulpitów operatorskich.
• Montaż w panelach automatyki przemysłowej jako element kontrolno-pomiarowy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Oprawkę montuje się w otworze obudowy o odpowiedniej średnicy (zalecany otwór montażowy o średnicy ok. 10–12 mm, w zależności od konstrukcji oprawki). Przekrój przewodów należy dobrać do prądu zastosowanej żarówki. W przypadku wkrętów zaciskowych zaleca się dokręcanie momentem zgodnym z dokumentacją producenta.

FAQ

• Czy oprawka jest wyposażona w podświetlenie LED? Nie, oprawka ST22-1417\R01 jest gniazdem do żarówek z trzonkiem BA9S – podświetlenie zależy od użytej żarówki (np. LED lub żarowej).
• Jaki stopień ochrony IP ma oprawka? Producent nie podaje stopnia ochrony samej oprawki. Jej odporność na pył i wilgoć zależy od obudowy, w której jest zamontowana – typowo stosuje się w rozdzielnicach wewnętrznych o IP20.
• Jakie napięcie i typ żarówki można zastosować? Oprawka przeznaczona jest do żarówek z trzonkiem BA9S o napięciu 24 V (AC lub DC). Maksymalna moc żarówki powinna być dostosowana do parametrów obwodu i obciążalności styków – brak danych producenta, zaleca się stosowanie żarówek o mocy do 2–3 W (standardowe żarówki wskaźnikowe).
