Operator Harmony 9001K przełącznika wyboru 30mm T/K | 9001KS12B Schneider Electric

Opis i Kluczowe Cechy

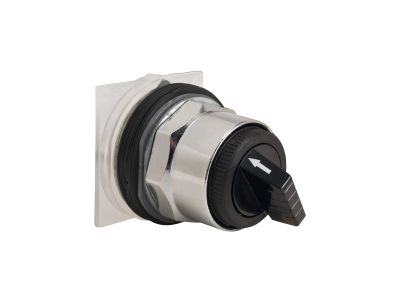

Operator przełącznika wyboru Harmony 9001K od Schneider Electric (symbol 9001KS12B) to element czołowy przeznaczony do montażu w otworze 30 mm. Przeznaczony do współpracy z modułami stykowymi serii 9001K, umożliwia wygodne przełączanie trybów pracy w panelach sterowniczych i szafach rozdzielczych. Ergonomiczne pokrętło typu T/K zapewnia intuicyjną obsługę w warunkach przemysłowych.

• Montaż w otworze 30 mm: uniwersalny standard dla aparatury sterowniczej, umożliwiający łatwy montaż w puszkach i panelach.
• Ergonomiczne pokrętło typu T/K: wyraźne pozycje wyboru, zwiększające komfort pracy operatora.
• Kompatybilność z serią Harmony 9001K: szeroka gama modułów stykowych i akcesoriów do budowy kompletnych przycisków i przełączników.
• Solidna konstrukcja: wytrzymała obudowa przystosowana do pracy w środowisku przemysłowym.
• Łatwa identyfikacja symbolu: przejrzyste oznaczenia na pokrętle ułatwiające rozpoznawanie pozycji.

Zgodność z Normami

Produkt należy do rodziny Harmony 9001K firmy Schneider Electric, zaprojektowanej zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Unii Europejskiej. Normy szczegółowe są dostępne w dokumentacji technicznej producenta.

Zastosowanie

Operator przełącznika wyboru 9001KS12B jest przeznaczony do stosowania w panelach sterowniczych, szafach rozdzielczych oraz na pulpitach operatorskich. Umożliwia ręczne przełączanie trybów pracy maszyn i urządzeń.

• Sterowanie trybami pracy (auto/ręczne/wyłączone) w maszynach przemysłowych.
• Wybór prędkości obrotowej lub innych ustawień w napędach elektrycznych.
• Zastosowanie w systemach automatyki budynkowej do przełączania scen oświetleniowych.
• Tworzenie zespołów przyciskowo-sterowniczych w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż operatora przełącznika wyboru powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Operator mocuje się w otworze 30 mm w płycie panelu za pomocą pierścienia mocującego (w zestawie). Należy upewnić się, że moduł stykowy jest prawidłowo podłączony zgodnie z dokumentacją. Przed przystąpieniem do prac montażowych i konserwacyjnych bezwzględnie odłączyć napięcie w obwodzie. Moment dokręcania połączeń elektrycznych oraz przekrój przewodów dobierać zgodnie z dokumentacją techniczną modułu stykowego.

FAQ

• Czy operator jest urządzeniem kompletnym (zawiera styki)? Nie, niniejszy operator to element czołowy – głowica przymocowana do płyty panelu. Do jego działania niezbędny jest moduł stykowy z serii 9001K (np. 9001KA…).
• Jaki stopień ochrony ma operator 9001KS12B? Stopień ochrony zależy od zastosowanego modułu stykowego i sposobu uszczelnienia otworu montażowego. Dla samego operatora dane nie są podane – typowo montowany na obudowach o stopniu ochrony co najmniej IP54.
• Czy dostępne jest podświetlenie (LED) w tym operatorze? W standardowej wersji 9001KS12B nie ma wbudowanego podświetlenia. Jeśli wymagana jest sygnalizacja świetlna, należy zastosować dedykowany operator z LED lub dodać moduł świetlny.
