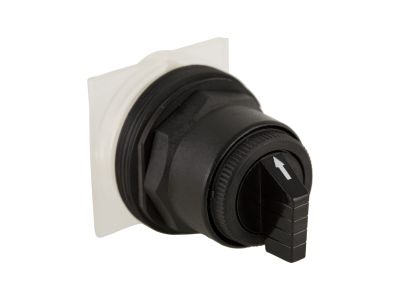

Operator Harmony 9001K przełącznika wyboru 30mm SK | 9001SKS46B Schneider Electric

Opis i Kluczowe Cechy

Operator przełącznika wyboru z serii Harmony 9001K (symbol 9001SKS46B) to głowica sterownicza o średnicy montażowej 30 mm, przeznaczona do pracy w aplikacjach przemysłowych i automatyce budynkowej. Ergonomiczne pokrętło SK zapewnia wygodną zmianę położeń, a uniwersalny system montażu pasuje do standardowych obudów i pulpitów operatorskich.

• Średnica montażowa 30 mm: pasuje do typowych otworów w obudowach i puszkach, co ułatwia zabudowę w istniejących instalacjach.
• Przełącznik wyboru z pokrętłem SK: umożliwia manualne wybieranie stanu łącznika, idealne do sterowania sekwencjami lub zmiany trybów pracy.
• Kompatybilny z blokami styków serii 9001K: można dobrać konfigurację styków (NO/NC) odpowiednią do wymaganego obwodu sterowania.
• Montaż na płycie czołowej lub w puszce 30 mm: wszechstronność zabudowy w rozdzielnicach, maszynach i panelach operatorskich.
• Solidna konstrukcja mechaniczna: gwarantuje długą żywotność i stabilne działanie w trudnych warunkach przemysłowych.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowane materiały i rozwiązania konstrukcyjne są zgodne z ogólnymi standardami branżowymi dla aparatury sterowniczej.

Zastosowanie

Operator przełącznika wyboru 30 mm znajduje zastosowanie wszędzie tam, gdzie potrzebna jest fizyczna zmiana stanu sterowania – od prostych układów ON/OFF po wielopozycyjne sekwencje.

• Sterowanie trybami pracy maszyn (auto/ręczny, start/stop, wybór prędkości).
• Wydawanie poleceń do styczników, przekaźników lub PLC w układach automatyki.
• Sygnalizacja stanów i wybór funkcji w rozdzielniach oraz szafach sterowniczych.
• Praca w nastawach ręcznych w instalacjach HVAC, oświetlenia czy bram przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie operatora przełącznika wyboru powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się w otworze o średnicy 30 mm (np. na szynie TH35 lub płycie czołowej). Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Przed podłączeniem bloków styków upewnij się, że styki są prawidłowo osadzone i zabezpieczone.

FAQ

• Czy ten operator przełącznika wyboru jest podświetlany? Model 9001SKS46B nie posiada wbudowanego podświetlenia. Do sygnalizacji świetlnej można zastosować osobne lampki kontrolne Harmony.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje konkretnej wartości IP dla samej głowicy. Przy montażu w obudowie o odpowiednim stopniu ochrony (np. IP54) operator zachowuje szczelność obudowy – typowo stosuje się uszczelki. W standardowych rozdzielnicach aparatura modułowa ma najczęściej ochronę IP20.
• Jakie bloki styków można użyć z tym operatorem? Głowica jest kompatybilna z blokami styków serii 9001K (np. 9001KA1, 9001KA2 itp.). Dzięki temu można zrealizować jedno- lub dwustykowe obwody NO/NC.
