Opaska uziemiająca OU 120 | R33RA-04030100133 Ergom

Alternatywny kod produktu: OU 120 (10 SZT.)

Opis i Kluczowe Cechy

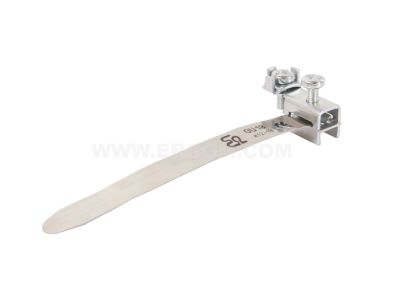

Opaska uziemiająca OU 120 (symbol R33RA-04030100133) to element instalacji uziemiającej służący do trwałego i pewnego połączenia przewodów uziemiających z szynami, bednarką lub innymi elementami systemu uziemienia. Zapewnia niską rezystancję połączenia oraz mechaniczną wytrzymałość. Jako element pasywny nie wymaga zasilania i charakteryzuje się prostotą montażu.

• Przeznaczenie: Łączenie przewodów uziemiających w instalacjach niskiego napięcia – gwarantuje elektryczną ciągłość i bezpieczeństwo ochrony przeciwporażeniowej.
• Konstrukcja: Wytrzymała mechanicznie, odporna na korozję (materiał zgodny z normami) – zapewnia długotrwałą niezawodność połączenia.
• Szybki montaż: Łatwe mocowanie za pomocą śrub lub nakrętek – oszczędza czas instalatora.
• Uniwersalność: Pasuje do przewodów o różnych przekrojach (szczegóły w karcie katalogowej) – elastyczność zastosowań.
• Brak wymagań konserwacyjnych: Po prawidłowym montażu nie wymaga okresowej regulacji – obniża koszty utrzymania instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących instalacji uziemiających oraz posiada oznaczenie CE. Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Opaska uziemiająca OU 120 znajduje zastosowanie w różnych systemach uziemiających, gdzie wymagane jest pewne połączenie przewodów.

• Łączenie przewodu uziemiającego z szyną uziemiającą w rozdzielnicach elektrycznych.
• Połączenie bednarki uziemiającej z przewodem odpływowym w instalacjach odgromowych.
• Tworzenie punktów rozgałęźnych w systemach uziemień ochronnych i roboczych.
• Montaż w puszkach przyłączeniowych oraz na konstrukcjach wsporczych.

Wskazówki Montażowe

Montaż opaski uziemiającej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji oraz upewnić się, że obwód uziemienia jest odizolowany od źródła napięcia. Opaskę mocuje się na szynie TH35 (DIN) lub bezpośrednio do bednarki za pomocą śrub – moment dokręcania stosować zgodnie z danymi producenta. Przekrój łączonych przewodów należy dobrać do obciążenia prądowego instalacji. Po montażu zaleca się sprawdzenie ciągłości połączenia miernikiem rezystancji.

FAQ

• Czy opaska OU 120 nadaje się do połączenia przewodu uziemiającego o przekroju 16 mm²? Dopuszczalny przekrój przewodów określa producent w karcie katalogowej. W dostarczonych danych brak tej informacji – zalecamy sprawdzenie dokumentacji technicznej symbolu R33RA-04030100133.
• Z jakiego materiału wykonana jest opaska? Szczegóły dotyczące materiału (rodzaj stali, mosiądzu itp.) podane są w specyfikacji producenta. W przypadku braku danych w opisie prosimy o kontakt z działem technicznym.
• Jakie normy spełnia ten produkt? Opaska OU 120 jest zgodna z ogólnymi wymaganiami norm europejskich dla instalacji uziemiających i posiada deklarację CE. Konkretne numery norm (np. PN-EN 62561) znajdują się w pełnej dokumentacji produktu.
