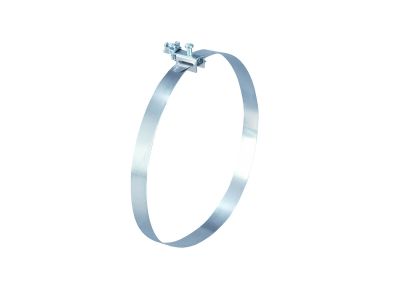

Opaska uziemiająca, 1, 8 – 4”, fi 8-114mm OU-3 | 84302000 Simet

Opis i Kluczowe Cechy

Opaska uziemiająca OU-3 (symbol 84302000) to uniwersalny zacisk przeznaczony do wykonywania połączeń uziemiających na rurach i przewodach metalowych o średnicy od 8 do 114 mm. Dzięki szerokiemu zakresowi regulacji opaska umożliwia pewne i trwałe połączenie przewodu uziemiającego z instalacjami wodnymi, gazowymi, kanalizacyjnymi oraz konstrukcjami stalowymi, co gwarantuje skuteczne odprowadzenie prądów zwarciowych i udarowych do ziemi.

• Zakres średnic 8–114 mm: umożliwia stosowanie opaski na rurach o zróżnicowanych wymiarach – od cienkich przewodów po grube rury instalacyjne, bez konieczności stosowania dodatkowych adapterów.
• Konstrukcja zaciskowa: szybki montaż za pomocą śruby dociskowej zapewnia pewny styk elektryczny i mechaniczną wytrzymałość połączenia.
• Uniwersalne zastosowanie: opaska nadaje się do łączenia z przewodami uziemiającymi o przekroju do 16 mm² (w zależności od modelu – sprawdź dokumentację producenta).
• Trwałość i odporność na korozję: wykonanie z materiałów odpornych na działanie czynników atmosferycznych (producent nie podaje szczegółów – zalecamy konsultację z kartą katalogową).
• Łatwa identyfikacja: oznaczenie OU-3 i numer katalogowy 84302000 ułatwiają dobór i zamówienie właściwego elementu.

Zgodność z Normami

Opaska uziemiająca OU-3 zaprojektowana jest zgodnie z obowiązującymi normami europejskimi dotyczącymi urządzeń do uziemiania. Produkt posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Opaska uziemiająca OU-3 znajduje zastosowanie w instalacjach ochrony odgromowej, wyrównywania potencjałów oraz uziemiania roboczego. Służy do przyłączania przewodów uziemiających do elementów metalowych w budynkach i na zewnątrz.

• Uziemianie rur wodociągowych i kanalizacyjnych w budynkach mieszkalnych oraz przemysłowych.
• Łączenie instalacji odgromowej z konstrukcjami stalowymi dachów i elewacji.
• Wyrównywanie potencjałów w rozdzielnicach i szafach sterowniczych (połączenie z szyną PE).
• Montaż uziomów otokowych i fundamentowych – łączenie bednarki z rurami pionowymi.

Wskazówki Montażowe

Montaż opaski uziemiającej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji, do której podłączana jest opaska. Oczyścić powierzchnię rury z farby, rdzy i zanieczyszczeń, aby zapewnić niską rezystancję styku. Opaskę zakłada się na rurę, dokręcając śrubę momentem zgodnym z dokumentacją producenta. Przewód uziemiający wkłada się pod zacisk i mocno dokręca. Zaleca się stosowanie przekroju przewodu dostosowanego do prądu spodziewanego w systemie ochronnym.

FAQ

• Jaki jest zakres średnic opaski OU-3? Opaska przeznaczona jest do rur i przewodów metalowych o średnicy zewnętrznej od 8 mm do 114 mm (ok. 1/8 do 4 cali).
• Czy opaska nadaje się do montażu na rurach z tworzywa sztucznego? Nie – opaska wymaga styku z metalem w celu zapewnienia ciągłości elektrycznej. Stosuje się ją wyłącznie na rurach stalowych, miedzianych, żeliwnych lub innych przewodzących.
• Jakiego narzędzia użyć do dokręcenia śruby? Do dokręcania śruby zaciskowej zaleca się klucz płaski lub nasadowy o odpowiednim rozmiarze. Moment dokręcania należy sprawdzić w instrukcji producenta – zbyt słabe dociśnięcie zwiększy rezystancję, zbyt mocne może uszkodzić rurę.
