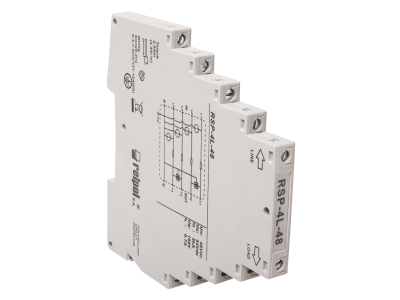

Ograniczniki sygnałowe RSP-4L-48 | 2617118 Relpol

Alternatywny kod produktu: RSP-4L-48

Opis i Kluczowe Cechy

Ograniczniki sygnałowe RSP-4L-48 to zaawansowane urządzenia zabezpieczające niskonapięciowe linie sygnałowe przed uszkodzeniami spowodowanymi przepięciami. Przeznaczone do ochrony 4 linii sygnałowych (2 par) o napięciu 48VDC, takich jak szyny komunikacyjne czy systemy transmisji wideo. Wyposażone w 2-stopniowy układ zabezpieczający łączący ograniczniki iskiernikowe i diody TVS zapewnia skuteczną ochronę przeciwprzepięciową w instalacjach o podwyższonych wymaganiach.

• Napięcie robocze 48VDC: Optymalne dla ochrony linii sygnałowych w systemach automatyki, telekomunikacji i transmisji danych.
• 2-stopniowy układ zabezpieczający: Połączenie ograniczników iskiernikowych i diod TVS gwarantuje skuteczną redukcję przepięć o szerokim spektrum częstotliwości.
• Ochrona 4 linii (2 pary): Możliwość zabezpieczenia równocześnie dwóch par sygnałowych, co zwiększa efektywność ochrony w złożonych systemach.
• Obudowa modułowa: Kompaktowa konstrukcca ułatwia montaż w szafach sterowniczych i rozdzielnicach, a także integrację z innymi aparatami modułowymi.
• Kategoria ANSI/IEEE C62.41: B, C: Zapewnia zgodność z międzynarodowymi standardami ochrony przeciwprzepięciowej dla różnych środowisk instalacyjnych.

Zgodność z Normami

Ograniczniki sygnałowe RSP-4L-48 spełniają wymagania norm PN-EN 61643-11:2013 oraz PN-EN 61643-21:2004+A1, dotyczących ochrony przeciwprzepięciowej w sieciach niskiego napięcia i liniach sygnałowych. Posiadają oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Ograniczniki RSP-4L-48 znajdują zastosowanie w systemach wymagających niezawodnej ochrony przed przepięciami w liniach sygnałowych prądu stałego.

• Ochrona szyn komunikacyjnych (np. RS-485, CAN, Profibus) w systemach automatyki przemysłowej.
• Zabezpieczenie linii transmisji wideo i sygnałów audio w instalacjach AV i monitoringu.
• Ochrona układów pomiarowych i sterowania w energetyce oraz budynkach inteligentnych.
• Stosowanie w systemach kontroli dostępu, zabezpieczeń oraz innych aplikacjach wymagających stabilności sygnału.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Zaleca się montaż bezpośrednio przy chronionych urządzeniach, w możliwie najkrótszym odcinku od źródła zagrożenia przepięciami. Linie sygnałowe należy podłączać zgodnie z oznaczeniami na obudowie – para 1 do pierwszej pary, para 2 do drugiej pary. Po zamontowaniu należy sprawdzić ciągłość sygnału i poprawność działania układu zabezpieczającego.

FAQ

• Czy ograniczniki RSP-4L-48 mogą być stosowane w instalacjach 24VDC? Tak, urządzenie może pracować również przy niższym napięciu roboczym, jednak zaleca się dobór odpowiedniego typu ogranicznika dla napięć poniżej 48VDC.
• Jaki jest maksymalny prąd wyładowczy ogranicznika? Maksymalny prąd wyładowczy nie został określony w dostępnych danych. Zaleca się zapoznanie z dokumentacją techniczną produktu.
• Czy ograniczniki sygnałowe RSP-4L-48 wymagają uziemienia? Tak, prawidłowe działanie układu zabezpieczającego wymaga połączenia z uziemieniem ochronnym – należy zapewnić odpowiedni przewód uziemiający o przekroju zgodnym z normami.
