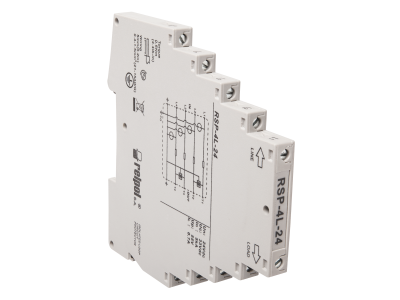

Ograniczniki sygnałowe RSP-4L-24 | 2617117 Relpol

Alternatywny kod produktu: RSP-4L-24

Opis i Kluczowe Cechy

Ograniczniki sygnałowe RSP-4L-24 przeznaczone są do ochrony czterech linii sygnałowych napięcia stałego 24VDC. Wyposażone w 2-stopniowy obwód zabezpieczający z iskiernikami oraz diodami TVS zapewniają skuteczną ochronę przed przepięciami. Modułowa obudowa ułatwia montaż w szafach sterowniczych i rozdzielnicach.

• 4 chronione linie sygnałowe: Ochrona dwóch par linii transmisyjnych lub szyn komunikacyjnych, w tym transmisji wideo.
• Napięcie znamionowe 24VDC: Przystosowane do ochrony systemów automatyki przemysłowej, sieci przemysłowych i układów sterowania.
• 2-stopniowy obwód zabezpieczający: Skuteczne tłumienie przepięć na dwóch poziomach, minimalizujące ryzyko uszkodzenia wrażliwych urządzeń.
• Elementy przeciwprzepięciowe: Iskierniki i diody TVS w standardzie – zapewniają długotrwałą ochronę i szybką reakcję na zakłócenia.
• Modułowa obudowa: Kompaktowe wymiary ułatwiają montaż w standardowych szynach DIN, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Ograniczniki spełniają wymogi norm PN-EN 61643-11:2013, PN-EN 61643-21:2004+A1:2009+A2:2013 oraz PN-EN 61643-31:2019 dotyczących ochrony przeciwprzepięciowej. Produkt posiada deklarację zgodności CE.

Zastosowanie

Ograniczniki sygnałowe RSP-4L-24 znajdują zastosowanie w systemach automatyki przemysłowej, sieciach komunikacyjnych oraz układach sterowania wymagających ochrony niskonapięciowych linii sygnałowych.

• Ochrona szyn komunikacyjnych (np. RS-485, CAN) w maszynach przemysłowych.
• Zabezpieczenie układów sterowania PLC i systemów HMI przed przepięciami.
• Ochrona linii transmisji wideo w systemach CCTV i monitoringu.
• Stabilizacja pracy czujników i przetworników pomiarowych w środowiskach przemysłowych.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenia należy montować na szynie DIN w szafie sterowniczej, zachowując odpowiednie odstępy między sąsiednimi modułami. Przed podłączeniem należy upewnić się, że napięcie zasilające jest odłączone. Linie sygnałowe podłączać zgodnie z oznaczeniami na obudowie, zwracając uwagę na polaryzację w systemach DC. Po montażu zaleca się przeprowadzenie testów funkcjonalnych w celu weryfikacji skuteczności ochrony.

FAQ

• Czy ograniczniki RSP-4L-24 można stosować w systemach AC? Nie – urządzenia są zaprojektowane wyłącznie do ochrony linii sygnałowych napięcia stałego 24VDC.
• Jaka jest maksymalna częstotliwość sygnału, którą można chronić? Parametr nie został określony w danych. W przypadku transmisji wysokiej częstotliwości zaleca się konsultację z dokumentacją techniczną lub producentem.
• Czy ograniczniki wymagają dodatkowego uziemienia? Tak – skuteczne działanie zabezpieczenia wymaga prawidłowego uziemienia obudowy zgodnie z normami ochrony przeciwprzepięciowej.
