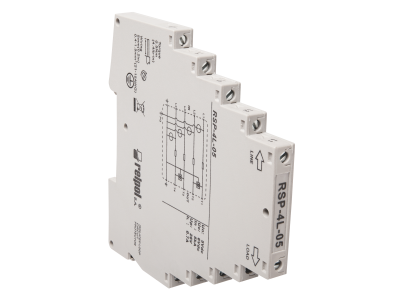

Ograniczniki sygnałowe RSP-4L-05 | 2617115 Relpol

Alternatywny kod produktu: RSP-4L-05

Opis i Kluczowe Cechy

Ograniczniki sygnałowe RSP-4L-05 to specjalistyczne urządzenia przeznaczone do ochrony czterech linii sygnałowych lub dwóch par linii transmisyjnych przed przepięciami i udarami prądowymi. Zaprojektowane do pracy z napięciem znamionowym DC 5V, skutecznie zabezpieczają czułe komponenty systemów telemetrycznych, transmisyjnych oraz instalacji IT przed uszkodzeniami spowodowanymi przez zakłócenia elektromagnetyczne.

• Ochrona 4 linii sygnałowych: Możliwość zabezpieczenia równocześnie czterech niezależnych torów sygnałowych lub dwóch par linii transmisyjnych, co zwiększa elastyczność zastosowania.
• Znamionowe napięcie pracy DC 5V: Optymalizowane do ochrony układów cyfrowych i analogowych pracujących z niskimi napięciami sygnałowymi.
• Szeroki zakres maksymalnego napięcia pracy ciągłej (6–54V DC / 4,2–38V AC): Zapewnia kompatybilność z różnymi standardami sygnałowymi i napięciami w instalacjach przemysłowych.
• Skuteczna ochrona przed przepięciami i udarami: Minimalizuje ryzyko uszkodzenia wrażliwych komponentów, takich jak układy scalone, czujniki czy moduły komunikacyjne.
• Kompatybilność z systemami IT i telemetrycznymi: Idealne do stosowania w sieciach komputerowych, systemach automatyki oraz urządzeniach pomiarowych wymagających wysokiej niezawodności.

Zgodność z Normami

Ograniczniki RSP-4L-05 spełniają wymagania dyrektyw unijnych i posiadają oznaczenie CE. Zostały zaprojektowane zgodnie z międzynarodowymi standardami ochrony przeciwprzepięciowej, takimi jak IEC 61643-21 dla urządzeń o niskim napięciu.

Zastosowanie

Ograniczniki sygnałowe RSP-4L-05 znajdują szerokie zastosowanie w instalacjach wymagających niezawodnej ochrony przed zakłóceniami elektromagnetycznymi i przepięciami.

• Ochrona wejść sygnałowych w systemach automatyki przemysłowej (PLC, sterowniki, czujniki).
• Zabezpieczenie linii transmisyjnych w sieciach telekomunikacyjnych i systemach IT.
• Ochrona obwodów pomiarowych w urządzeniach laboratoryjnych i medycznych.
• Stosowanie w instalacjach monitoringu wizyjnego oraz systemach alarmowych.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu zasilania i sygnałów w chronionym obwodzie. Urządzenia należy montować możliwie jak najbliżej chronionych wejść, aby zminimalizować długość niechronionych odcinków przewodów. Połączenia należy wykonywać zgodnie z oznaczeniami na obudowie, zachowując właściwą polaryzację. Po montażu zaleca się przeprowadzenie testów funkcjonalnych układu w celu potwierdzenia skuteczności ochrony.

FAQ

• Czy ograniczniki RSP-4L-05 nadają się do ochrony systemów AC? Tak, urządzenie obsługuje maksymalne napięcie pracy ciągłej w zakresie 4,2–38V AC, co pozwala na stosowanie w niektórych instalacjach prądu przemiennego.
• Jakie jest maksymalne napięcie udarowe, jakie mogą wytrzymać ograniczniki? Dokładna wartość maksymalnego napięcia udarowego nie została podana w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną dostępną u producenta.
• Czy ograniczniki wymagają dodatkowego uziemienia? Nie, urządzenia te są typu 3 (wg klasyfikacji normy IEC 61643-21) i nie wymagają dedykowanego uziemienia – ochrona realizowana jest poprzez odprowadzanie przepięć do szyny ochronnej.
