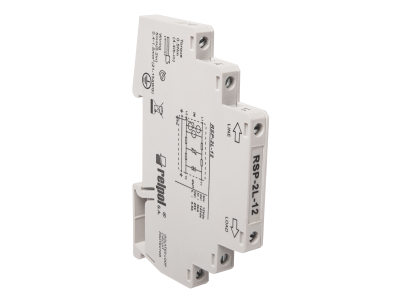

Ograniczniki sygnałowe RSP-2L-12 | 2617111 Relpol

Alternatywny kod produktu: RSP-2L-12

Opis i Kluczowe Cechy

Ograniczniki sygnałowe RSP-2L-12 to zaawansowane urządzenia przeznaczone do ochrony wrażliwych instalacji niskonapięciowych przed przepięciami i udarami prądowymi. Przeznaczone do zabezpieczania dwóch pojedynczych przewodów interfejsów zbalansowanych w systemach pomiarowych, kontrolnych oraz transmisyjnych. Chronią urządzenia elektroniczne przed uszkodzeniem spowodowanym nagłymi skokami napięcia.

• Znamionowe napięcie pracy 12VDC: Optymalne dla systemów sterowania, czujników i urządzeń pomiarowych pracujących przy niskich napięciach stałych.
• Prąd wyładowczy 10kA (łącznie): Wysoka zdolność odprowadzania energii przepięciowej zapewnia skuteczną ochronę nawet w warunkach silnych zakłóceń elektromagnetycznych.
• Czas zadziałania 1 ns: Ultra-szybka reakcja na przepięcia minimalizuje ryzyko uszkodzenia chronionych urządzeń.
• 2-liniowa ochrona: Możliwość zabezpieczenia dwóch niezależnych obwodów sygnałowych w jednej obudowie.
• Zakres napięć pracy ciągłej od 14V do 55V DC: Szeroki zakres pracy pozwala na elastyczne zastosowanie w różnych typach instalacji.

Zgodność z Normami

Ograniczniki spełniają wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej w instalacjach niskonapięciowych. Produkt posiada deklarację zgodności CE i jest zgodny z normami dotyczącymi kompatybilności elektromagnetycznej.

Zastosowanie

Ograniczniki sygnałowe RSP-2L-12 znajdują szerokie zastosowanie w instalacjach wymagających ochrony przed przepięciami w systemach niskonapięciowych.

• Ochrona interfejsów zbalansowanych w systemach pomiarowych i kontrolnych.
• Zabezpieczenie linii telemetrycznych i transmisyjnych w instalacjach przemysłowych.
• Ochrona systemów IT, w tym sieci LAN i połączeń między urządzeniami sieciowymi.
• Stosowanie w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż ograniczników powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenia należy montować jak najbliżej chronionych urządzeń, aby skrócić drogę odprowadzania prądów udarowych. Przed montażem należy upewnić się, że napięcie w instalacji nie przekracza maksymalnego napięcia pracy ciągłej. Połączenia powinny być wykonane zgodnie z dokumentacją techniczną, z zachowaniem biegunowości. Po montażu zaleca się przeprowadzenie testów sprawdzających skuteczność ochrony.

FAQ

• Do jakiego typu linii przeznaczone są te ograniczniki? Ograniczniki RSP-2L-12 dedykowane są do ochrony dwóch pojedynczych przewodów interfejsów zbalansowanych, typowych dla systemów pomiarowych, kontrolnych i transmisyjnych.
• Jaki jest maksymalny prąd wyładowczy na linię? Maksymalny prąd wyładowczy na pojedynczą linię wynosi 5kA, natomiast łączny prąd wyładowczy wynosi 10kA.
• Czy ograniczniki można stosować w instalacjach AC? Tak, ograniczniki mogą pracować przy napięciach przemiennych w zakresie od 9,5V do 38,5V, jednak dedykowane są głównie do ochrony instalacji DC 12V.
