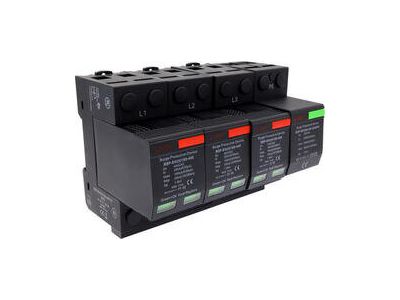

Ograniczniki przepieć do zastosowań wysokonapięciowychAC* RSP-EH25/100-440-31 klasa I+II(T1+T2) 230V | 2617376 Relpol

Opis i Kluczowe Cechy

Ograniczniki przepieć RSP-EH25/100-440-31 przeznaczone są do ochrony instalacji niskiego napięcia przed przepięciami atmosferycznymi i łączeniowymi w sieciach 230V AC. Zaprojektowane w klasie I+II (T1+T2), łączą technologie zabezpieczeń VT (MOV + GDT + TOV) dla obwodów L-N oraz GDT dla N-PE. Kompaktowa konstrukcja 36mm na biegun z wtykowym systemem montażu upraszcza instalację w rozdzielnicach. Wbudowany styk bezpotencjałowy umożliwia zdalną sygnalizację uszkodzenia, co zwiększa funkcjonalność i bezpieczeństwo systemu.

• Klasa I+II (T1+T2): Ochrona przeciwprzepięciowa na dwóch poziomach – odporność na bezpośrednie uderzenia piorunów (T1) i przepięcia łączeniowe (T2).
• Technologia VT (L-N): Zintegrowane zabezpieczenie MOV, GDT i TOV zapewnia skuteczną ochronę przed zwarciami doziemnymi i przepięciami w sieciach trójfazowych 3+1.
• Zdalna sygnalizacja uszkodzenia: Styk bezpotencjałowy pozwala na monitorowanie stanu ogranicznika w systemach automatyki i zdalnego nadzoru.
• Kompatybilność z sieciami 3+1: Napięcie znamionowe 440V AC dla obwodu N-PE, zapewniające ochronę w sieciach trójfazowych z neutralnym.
• Wymiary 36mm na biegun: Zoptymalizowana szerokość ułatwia montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Ograniczniki przepieć RSP-EH25/100-440-31 spełniają wymogi normy PN-EN 61643-11 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiadają deklarację zgodności CE oraz zostały zaprojektowane zgodnie z dyrektywami europejskimi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ograniczniki RSP-EH25/100-440-31 znajdują zastosowanie w instalacjach wymagających kompleksowej ochrony przeciwprzepięciowej, szczególnie w środowiskach narażonych na częste burze lub niestabilne sieci energetyczne.

• Ochrona rozdzielnic niskiego napięcia w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie układów sterowania w maszynach przemysłowych i urządzeniach automatyki.
• Ochrona instalacji fotowoltaicznych oraz systemów zasilania awaryjnego (UPS).
• Stosowanie w sieciach telekomunikacyjnych i danych wymagających ochrony przed przepięciami.
• Zastosowania w energetyce, szczególnie w punktach przyłączenia do sieci średniego napięcia.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w zakresie ochrony przeciwprzepięciowej. Urządzenia należy montować możliwie jak najbliżej chronionego odbiornika, aby zminimalizować długość kabli. Przed instalacją należy upewnić się, że napięcie znamionowe sieci jest zgodne z parametrami ogranicznika (230V AC). Podłączenie obwodu N-PE wymaga szczególnej ostrożności ze względu na wysokie prądy szczytowe. Po montażu należy przeprowadzić testy funkcjonalne sprawdzające poprawność działania sygnalizacji uszkodzenia. Regularna konserwacja zalecana co 2 lata – sprawdzanie stanu styków i połączeń.

FAQ

• Czy ograniczniki RSP-EH25/100-440-31 są kompatybilne z sieciami 3-fazowymi? Tak, urządzenie zostało zaprojektowane do pracy w sieciach trójfazowych 3+1 z napięciem 440V AC w obwodzie N-PE.
• Jakie jest maksymalne napięcie pracy Uc? Napięcie znamionowe Uc wynosi 440V AC dla obwodu N-PE.
• Czy ograniczniki posiadają ochronę termiczną? Tak, zintegrowana technologia VT (MOV + GDT + TOV) oraz zabezpieczenie termiczne chronią przed przegrzaniem podczas przepięć.
