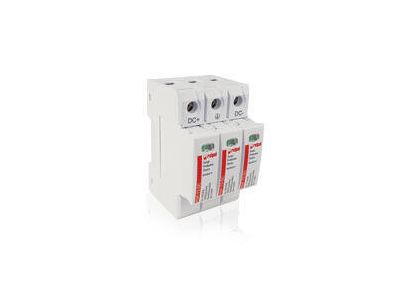

Ograniczniki przepieć dla PV RSP-T2-DC/2P | 2617146 Relpol

Alternatywny kod produktu: RSP-T2-DC/2P

Opis i Kluczowe Cechy

Ograniczniki przepięć DC T2 RSP-T2-DC/2P to wyspecjalizowane urządzenia przeznaczone do ochrony instalacji fotowoltaicznych przed szkodliwym działaniem przepięć atmosferycznych i łączeniowych. Zaprojektowane do pracy w obwodach prądu stałego, zapewniają skuteczną ochronę falowników i paneli PV przed uszkodzeniami spowodowanymi przepięciami.

• Klasa T2 – ochrona przeciwprzepięciowa: Skutecznie odprowadza udary prądowe o wartości In 20 kA (8/20) oraz wytrzymuje udary Imax 40 kA, neutralizując zagrożenie dla instalacji.
• Napięcie znamionowe Uc 800/1000/1200 V DC: Szeroki zakres napięć stałych dostępnych w jednym urządzeniu, co pozwala na elastyczne dopasowanie do różnych typów falowników PV.
• 2 pola ochronne: Możliwość zabezpieczenia dwóch niezależnych obwodów DC w jednej obudowie, co optymalizuje koszty i przestrzeń w szafie rozdzielczej.
• Wymiary 90 x 35 x 67 mm: Kompaktowa konstrukcja ułatwia montaż w ograniczonej przestrzeni, m.in. w skrzynkach przyłączeniowych falowników lub rozdzielnicach PV.
• Zastosowanie w fotowoltaice: Specjalnie zaprojektowane do ochrony instalacji PV przed przepięciami generowanymi przez wyładowania atmosferyczne i przełączania obciążeń.

Zgodność z Normami

Ograniczniki spełniają wymagania normy PN-EN 61643-11:2012 (Dla urządzeń do ograniczania przepięć w sieciach niskiego napięcia) oraz PN-EN 50539-11:2013-08 (Dla ochrony przeciwprzepięciowej w systemach fotowoltaicznych). Posiadają deklarację zgodności CE.

Zastosowanie

Ograniczniki przepięć DC T2 RSP-T2-DC/2P znajdują zastosowanie w instalacjach fotowoltaicznych jako element ochrony przeciwprzepięciowej falowników, stringów PV i całych łańcuchów.

• Zabezpieczenie falowników PV przed przepięciami łączeniowymi i atmosferycznymi w instalacjach domowych i przemysłowych.
• Ochrona stringów PV w systemach o napięciu 800 V, 1000 V lub 1200 V DC.
• Zastosowanie w rozdzielnicach PV i skrzynkach przyłączeniowych falowników, gdzie wymagane jest kompaktowe i skuteczne rozwiązanie przeciwprzepięciowe.
• Współpraca z ochronnikami klasy T1 (w systemach z zewnętrznym LPS) w celu zapewnienia wielostopniowej ochrony instalacji.

Wskazówki Montażowe

Montaż ograniczników powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi ochrony przeciwprzepięciowej. Urządzenie należy montować możliwie blisko chronionego obiektu, w miejscu chronionym przed wilgocią i kurzem. Zaleca się stosowanie odpowiednich przewodów o minimalnym przekroju 6 mm² Cu dla połączeń między ogranicznikiem a szyną uziemiającą. Po montażu przeprowadzić testy funkcjonalne zgodnie z zaleceniami producenta. Należy pamiętać o regularnych przeglądach stanu technicznego – szczególnie przed sezonem burzowym.

FAQ

• Jakie jest maksymalne napięcie trwałej pracy (Uc) ogranicznika? Urządzenie obsługuje trzy wartości napięcia trwałej pracy: 800 V DC, 1000 V DC oraz 1200 V DC – w zależności od konfiguracji instalacji PV.
• Czy ogranicznik wymaga okresowej wymiany? Tak – zalecana jest wymiana po wystąpieniu udaru prądowego przekraczającego wartość Imax (40 kA) lub w przypadku uszkodzenia mechanicznego. Żywotność zależy od warunków eksploatacji.
• Czy ogranicznik może być stosowany w instalacjach AC? Nie – urządzenie jest przeznaczone wyłącznie do pracy w obwodach prądu stałego (DC) typowych dla instalacji fotowoltaicznych.
