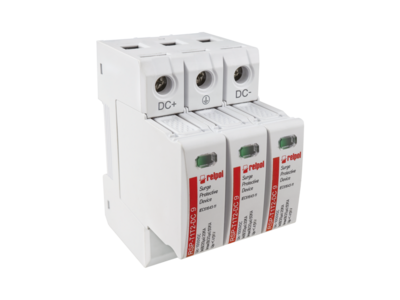

Ograniczniki przepieć dla PV RSP-T1T2-DC 9/3P | 2617144 Relpol

Alternatywny kod produktu: RSP-T1T2-DC 9/3P

Opis i Kluczowe Cechy

Ograniczniki przepięć dla instalacji PV RSP-T1T2-DC 9/3P to trójpolowe urządzenia przeznaczone do ochrony falowników, modułów fotowoltaicznych oraz innych elementów systemów PV przed przepięciami atmosferycznymi i łączeniowymi. Montowane na szynie 35 mm, zapewniają skuteczną ochronę w punktach narażonych na działanie zwarć i przepięć. Wysoki prąd znamionowy i udarowy gwarantują długotrwałą niezawodność w wymagających warunkach instalacyjnych.

• Trzy pola ochronne (3P): Zapewnia kompleksową ochronę wszystkich przewodów DC w instalacji fotowoltaicznej – fazy "+", "-" i uziemienie.
• Prąd udarowy Limp: 9 kA (10/350): Odporność na bezpośrednie wyładowania atmosferyczne – kluczowy parametr dla instalacji PV narażonych na burze.
• Napięcie trwałe Uc: 1000 V DC: Kompatybilny z wymaganiami falowników i modułów PV, zapewniający bezpieczeństwo eksploatacji przy wysokich napięciach stałych.
• Prąd znamionowy In: 20 kA (8/20): Wysoka zdolność odprowadzania energii zwarciowej, chroniąc wrażliwe komponenty systemu przed uszkodzeniem.
• Montaż na szynie 35 mm: Umożliwia szybki i bezpieczny montaż w szafach rozdzielczych, rozłącznikach DC lub skrzynkach przyłączeniowych PV.

Zgodność z Normami

Ograniczniki RSP-T1T2-DC 9/3P spełniają wymagania normy PN-EN 61643-11:2012 (Ograniczniki przepięć niskiego napięcia) oraz PN-EN 50539-11:2013-06 (Ograniczniki przepięć dla systemów fotowoltaicznych). Posiadają oznaczenie CE, deklarację zgodności i są certyfikowane do stosowania w instalacjach fotowoltaicznych zgodnych z normami europejskimi.

Zastosowanie

Ograniczniki przepięć RSP-T1T2-DC 9/3P są dedykowane do ochrony instalacji fotowoltaicznych, zarówno w gospodarstwach domowych, jak i obiektach przemysłowych. Ich trójpolowa konstrukcja zapewnia ochronę wszystkich przewodów DC w systemie.

• Ochrona falowników fotowoltaicznych przed przepięciami generowanymi przez wyładowania atmosferyczne i łączeniowe.
• Zabezpieczenie modułów PV i przewodów DC w miejscach narażonych na zwarcia lub skoki napięcia.
• Stosowanie w skrzynkach przyłączeniowych PV, rozłącznikach DC oraz szafach rozdzielczych systemów fotowoltaicznych.
• Instalacje sieciowe i off-grid – uniwersalne rozwiązanie dla każdego typu systemu PV.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji fotowoltaicznych. Ograniczniki należy montować możliwie blisko chronionego urządzenia, na szynie 35 mm, z zachowaniem odpowiedniego kierunku podłączenia przewodów DC (+, -, PE). Przewody powinny być dobrane pod względem przekroju do maksymalnego prądu zwarciowego systemu. Po montażu konieczne jest przeprowadzenie testów funkcjonalnych i pomiarów rezystancji izolacji. Zaleca się regularne przeglądy stanu ograniczników w ramach konserwacji instalacji PV.

FAQ

• Jaki jest maksymalny prąd udarowy Lmax? Maksymalny prąd udarowy Lmax wynosi 50 kA, co gwarantuje wysoką odporność na ekstremalne przepięcia.
• Czy ogranicznik nadaje się do instalacji 1-fazowych? Urządzenie RSP-T1T2-DC 9/3P jest przeznaczone do instalacji trójfazowych DC (3P). Dla instalacji 1-fazowych należy wybrać model jedno- lub dwufazowy.
• Jakie napięcie trwałe Uc ma ogranicznik? Napięcie trwałe Uc wynosi 1000 V DC, co czyni go kompatybilnym z większością falowników i modułów PV dostępnych na rynku.
