Ograniczniki przepieć dla PV RSP-T1T2-DC 6.25/3P | 2617145 Relpol

Alternatywny kod produktu: RSP-T1T2-DC 6.25/3P

Opis i Kluczowe Cechy

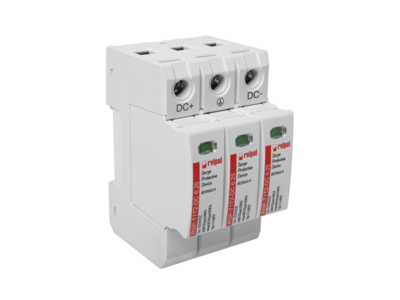

Ogranicznik przepięć dla instalacji fotowoltaicznych RSP-T1T2-DC 6.25/3P z trzema polami przeznaczony jest do ochrony systemów PV przed szkodliwym działaniem przepięć atmosferycznych i łączeniowych. Zapewnia ochronę klasy T1/T2 z wysoką odpornością na udary prądowe, co gwarantuje długotrwałą ochronę inwerterów, modułów i innych komponentów instalacji.

• Zakres ochrony: klasa T1/T2: Skuteczna ochrona przed bezpośrednimi uderzeniami piorunów (T1) i przepięciami łączeniowymi (T2) – zapewniająca kompleksową ochronę całego systemu PV.
• Prąd znamionowy In: 20 kA (8/20): Wysoka zdolność wytrzymywania udarów prądowych – trwała ochrona podzespołów wrażliwych na impulsy napięciowe.
• Prąd udarowy Iimp: 6,25 kA (10/350): Odporność na udary charakterystyczne dla wyładowań piorunowych – minimalizuje ryzyko uszkodzeń w przypadku bezpośredniego uderzenia pioruna w instalację.
• Napięcie trwałej pracy Uc: 1000 V DC: Kompatybilny z instalacjami fotowoltaicznymi o napięciu 1000 V DC – bezpieczna praca w standardowych systemach PV.
• 3 pola ochronne: Możliwość ochrony trzech niezależnych obwodów DC w ramach jednej obudowy – oszczędność miejsca i uproszczenie instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (Ograniczniki przepięć niskiego napięcia – Część 11: Wymagania i badania dla ograniczników przepięć w sieciach PV) oraz posiada deklarację zgodności CE. Zapewnia ochronę zgodną z międzynarodowymi standardami bezpieczeństwa dla instalacji fotowoltaicznych.

Zastosowanie

Ogranicznik RSP-T1T2-DC 6.25/3P przeznaczony jest do stosowania w instalacjach fotowoltaicznych w celu ochrony przed przepięciami występującymi w obwodach DC. Zapewnia ochronę inwerterów, modułów fotowoltaicznych, systemów monitoringu i innych wrażliwych komponentów.

• Ochrona falowników i inwerterów w instalacjach PV o napięciu do 1000 V DC.
• Zabezpieczenie obwodów DC w systemach montowanych na dachach budynków mieszkalnych i przemysłowych.
• Ochrona stringów fotowoltaicznych przed szkodliwym działaniem przepięć łączeniowych i atmosferycznych.
• Stosowanie w nowych instalacjach PV oraz modernizacjach istniejących systemów – jako element uzupełniający ochronę przeciwprzepięciową.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i zaleceniami producenta. Urządzenie należy montować w bezpośrednim sąsiedztwie chronionych urządzeń, najlepiej na szynie DIN w rozdzielnicy DC. Podłączenie należy wykonać przewodami o odpowiednim przekroju, zachowując odpowiednią biegunowość i dokręcając zaciski momentem zgodnym z dokumentacją. Przed montażem należy odłączyć napięcie od instalacji PV. Regularne przeglądy techniczne zgodnie z zaleceniami normy PN-EN 61643-11:2012.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak – zgodnie z zaleceniami normy PN-EN 61643-11 ograniczniki klasy T1/T2 powinny być zabezpieczone wkładką topikową o odpowiednich parametrach (szczegóły w dokumentacji technicznej).
• Jaki jest przewidywany okres eksploatacji ogranicznika? Okres eksploatacji zależy od warunków pracy i częstotliwości występowania przepięć. Zazwyczaj wynosi 10-15 lat, jednak zaleca się okresowe sprawdzanie stanu technicznego.
• Czy ogranicznik może być stosowany w instalacjach AC? Nie – urządzenie jest przeznaczone wyłącznie do ochrony obwodów prądu stałego DC. Do ochrony sieci AC należy stosować ograniczniki klasy T1/T2 dla prądu przemiennego.
