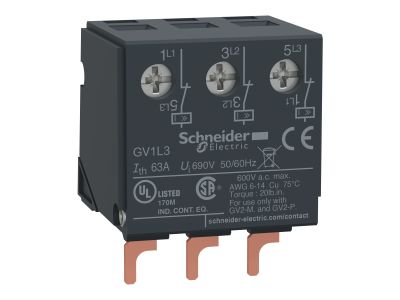

Ograniczniki GV2 na wyłączniku, TeSys | GV1L3 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik prądowy GV1L3 z gamy TeSys (Schneider Electricder Electric) to dedykowane akcesorium zabezpieczeniowe montowane od góry na wyłącznikach serii GV2. Zapewnia dodatkowe ograniczenie prądu zwarciowego, co zwiększa bezpieczeństwo instalacji i chroni podłączone urządzenia. Kompaktowa budowa ułatwia integrację z rozdzielnicą.

• Montaż od góry wyłącznika: szybka i ergonomiczna instalacja bez potrzeby modyfikacji istniejącego okablowania.
• Dedykowana kompatybilność z serią GV2: pełna zgodność mechaniczna i elektryczna gwarantuje niezawodne działanie w systemie TeSys.
• Funkcja ogranicznika prądowego: redukcja wartości prądu zwarciowego, co chroni styki wyłącznika i zwiększa trwałość instalacji.
• Akcesorium zabezpieczeniowe: stanowi dodatkową warstwę ochrony w rozdzielnicach przemysłowych i automatyce budynkowej.
• Kompaktowa konstrukcja: zajmuje minimalną przestrzeń na szynie DIN TH35, ułatwiając aranżację rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz wymogami dyrektywy niskonapięciowej. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi przepisami.

Zastosowanie

Ogranicznik prądowy GV1L3 znajduje zastosowanie w instalacjach wymagających dodatkowego zabezpieczenia przed skutkami zwarć. Przeznaczony głównie do współpracy z wyłącznikami silnikowymi i kompaktowymi serii GV2.

• Ochrona obwodów silnikowych w szafach sterowniczych – redukcja prądów zwarciowych zwiększa bezpieczeństwo styczników i przekaźników termicznych.
• Automatyka budynkowa – dodatkowe zabezpieczenie rozdzielnic piętrowych i głównych.
• Instalacje przemysłowe – wspomaganie ochrony przed zwarciem w systemach TeSys.
• Modernizacja istniejących rozdzielnic – łatwy dodatek zwiększający poziom bezpieczeństwa bez wymiany głównych wyłączników.

Wskazówki Montażowe

Montaż ogranicznika GV1L3 musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się od góry na wyłączniku GV2, zgodnie z instrukcją producenta. Należy stosować przewody o przekroju dobranym do prądu obwodu oraz dokręcać zaciski z momentem podanym w dokumentacji. Produkt przeznaczony do montażu na szynie TH35/DIN w rozdzielnicach o stopniu ochrony IP20 lub wyższym.

FAQ

• Czy ogranicznik GV1L3 jest wyposażony w podświetlenie LED? Nie, model GV1L3 nie zawiera elementów świetlnych. Jest to pasywne akcesorium zabezpieczeniowe.
• Jaki stopień ochrony ma ogranicznik? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. W rozdzielnicach wewnętrznych standardowo przyjmuje się ochronę IP20 dla aparatury modułowej.
• Z jakimi wyłącznikami współpracuje GV1L3? Jest dedykowany do wyłączników z serii GV2 firmy Schneider Electricder Electric (gama TeSys). Należy przed montażem sprawdzić zgodność mechaniczną z konkretnym modelem wyłącznika.
