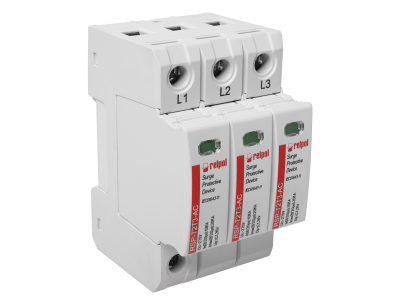

Ograniczniki do instalacji elektrycznych RSP-T2T3-AC/3P | 2617139 Relpol

Alternatywny kod produktu: RSP-T2T3-AC/3P

Opis i Kluczowe Cechy

Ogranicznik przepięć RSP-T2T3-AC/3P to zaawansowany moduł ochronny klasy T2/T3 przeznaczony do ochrony trójfazowych instalacji elektrycznych 230/400V AC. Zaprojektowany do montażu w rozdzielnicach, chroni wrażliwe urządzenia przed szkodliwym wpływem przepięć atmosferycznych i łączeniowych. Charakteryzuje się wysoką wytrzymałością udarową i niskim poziomem ochrony, zapewniając długotrwałą ochronę instalacji.

• Klasa ochrony T2/T3: Kompleksowa ochrona przed przepięciami atmosferycznymi i łączeniowymi – idealne rozwiązanie do ochrony urządzeń elektronicznych w domach, biurach i obiektach przemysłowych.
• Prąd znamionowy In 10kA (8/20µs): Wysoka zdolność odprowadzania prądów udarowych chroni instalację przed uszkodzeniami spowodowanymi uderzeniami pioruna.
• Maksymalny prąd udarowy Imax 20kA: Gwarantuje odporność na ekstremalne warunki zwarciowe, zwiększając trwałość i niezawodność ochrony.
• Napięcie trwałej pracy Uc 275-385V: Szeroki zakres napięcia roboczego pozwala na zastosowanie w różnych typach instalacji 230/400V AC.
• Poziom ochrony ≤1,5kV: Niskie napięcie ochronne minimalizuje ryzyko uszkodzenia podłączonych urządzeń wrażliwych na przepięcia.
• Czas reakcji ≤25ns: Szybka reakcja na przepięcia zapewnia natychmiastową ochronę, zanim szkodliwe napięcie dotrze do chronionych odbiorników.
• Konfiguracja 3P: Trzy niezależne tory ochronne dla faz L1, L2, L3 – kompleksowa ochrona całej instalacji trójfazowej.

Zgodność z Normami

Ogranicznik RSP-T2T3-AC/3P spełnia wymagania normy PN-EN 61643-11:2012 oraz dyrektyw Unii Europejskiej dotyczących ochrony przed przepięciami. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Ogranicznik przepięć RSP-T2T3-AC/3P znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przepięciami, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona instalacji fotowoltaicznych i systemów alarmowych przed przepięciami atmosferycznymi.
• Zabezpieczenie wrażliwej elektroniki (komputery, serwery, systemy sterowania) w biurach, centrach danych i serwerowniach.
• Ochrona urządzeń w domach inteligentnych, systemach automatyki budynkowej oraz telewizji cyfrowej.
• Stabilizacja pracy maszyn przemysłowych i napędów elektrycznych narażonych na zakłócenia napięciowe.
• Zapewnienie niezawodności zasilania w obiektach krytycznych, takich jak szpitale, banki i centra handlowe.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionej instalacji. Urządzenie należy montować możliwie jak najbliżej chronionego odbiornika, najlepiej na szynie DIN w rozdzielnicy. Konieczne jest zachowanie odpowiedniego przekroju przewodów połączeniowych – minimalny przekrój wynosi 6 mm² dla każdej fazy. Przewody ochronne powinny być jak najkrótsze, aby zminimalizować impedancję pętli zwarcia. Po montażu należy przeprowadzić testy działania zgodnie z zaleceniami producenta.

FAQ

• Czy ogranicznik RSP-T2T3-AC/3P wymaga dodatkowego zabezpieczenia topikowego? Tak – ogranicznik powinien być chroniony przez bezpiecznik topikowy o odpowiedniej charakterystyce, zgodnie z normą PN-EN 61643-11.
• Jaka jest maksymalna częstotliwość robocza ogranicznika? Urządzenie pracuje w paśmie częstotliwości 50/60 Hz, co odpowiada standardowym sieciom energetycznym.
• Czy ogranicznik można stosować w instalacjach zasilanych z sieci IT? Tak – dzięki szerokiemu zakresowi napięcia trwałej pracy Uc 275-385V, ogranicznik nadaje się do stosowania w sieciach IT.
